Номер по Госреестру СИ: 71848-18
71848-18 Колонки раздаточные комбинированные топлива и жидкости
(AdBlue Helix 6000 B2B AdBlue)
Назначение средства измерений:
Колонки раздаточные комбинированные топлива и жидкости AdBlue Helix 6000 B2B AdBlue предназначены для измерений объёма топлива (бензин, дизельное топливо, керосин), присадки к дизельному топливу на основе водных растворов мочевины (карбамида).
Внешний вид.
Колонки раздаточные комбинированные топлива и жидкости
Рисунок № 1
Внешний вид.
Колонки раздаточные комбинированные топлива и жидкости
Рисунок № 2
Внешний вид.
Колонки раздаточные комбинированные топлива и жидкости
Рисунок № 3
Внешний вид.
Колонки раздаточные комбинированные топлива и жидкости
Рисунок № 4
Внешний вид.
Колонки раздаточные комбинированные топлива и жидкости
Рисунок № 5
Внешний вид.
Колонки раздаточные комбинированные топлива и жидкости
Рисунок № 6
Внешний вид.
Колонки раздаточные комбинированные топлива и жидкости
Рисунок № 7
Внешний вид.
Колонки раздаточные комбинированные топлива и жидкости
Рисунок № 8
Общие сведения
Дата публикации -
Срок свидетельства - 11.07.2024
Номер записи -
ID в реестре СИ - 397368
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Колонка раздаточная комбинированная топлива и жидкости AdBlue Helix 6000 B2B AdBlue, Helix 6000 С11-11R HHR, Helix 6000 B2B, Helix 6000, Helix 6000 C 44-44 (АЗС 44), AdBlue Helix 6000 С (NH/LM) 33-33R HHR, AdBlue Helix 6000 B2B AdBlue, AdBlue Helix 6000,
Производитель
Изготовитель - Фирма "Dover Fueling Solutions UK Limited", Великобритания;
Фирма "Wayne Fueling Systems Sweden AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок - 51
Выдано извещений - 0
Кол-во периодических поверок - 49
Кол-во средств измерений - 17
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1443 от 2018.07.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Колонки раздаточные комбинированные топлива и жидкости (AdBlue Helix 6000 B2B AdBlue)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Dover Fueling Solutions UK Limited", Великобритания; Фирма "Wayne Fueling Systems Sweden AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71848-18 11.07.2024 |
Колонки раздаточные комбинированные топлива и жидкости, AdBlue Helix 6000 B2B AdBlue Фирма "Dover Fueling Solutions UK Limited", Великобритания; Фирма "Wayne Fueling Systems Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Колонки раздаточные комбинированные топлива и жидкости (AdBlue Helix 6000 B2B AdBlue)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 1 | 0 | 2 | 0 | 0 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 5 | 0 | 5 | 0 | 0 | 0 | 0 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Колонки раздаточные комбинированные топлива и жидкости (AdBlue Helix 6000 B2B AdBlue)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Крымский ЦСМ Республика Крым |
1298 | 1298 |
Программное обеспечение
Программное обеспечение (ПО) выполняет функции вычисления и отображения объёма отпущенного топлива и присадки, управления режимами работы колонок, передачи результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
iGEM SW ver. 12.XX |
|
Номер версии (идентификационный номер) ПО |
12.XX |
|
Цифровой идентификатор ПО (контрольная сумма) |
62D1 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и колонку в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам раздаточным комбинированным топлива и жидкости AdBlue Helix 6000 B2B AdBlue
Техническая документация фирмы «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство
Техническая документация фирмы «Wayne Fueling Systems Sweden AB», Швеция
Поверка
Поверкаосуществляется по документам МИ 1864-88 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика поверки», МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» при поверке блока выдачи топлива; РТ-МП-5218-449-2018 «ГСИ. Колонки раздаточные комбинированные топлива и жидкости AdBlue Helix 6000 B2B AdBlue. Методика поверки», утверждённому ФБУ «Ростест -Москва» 20.04.2018 г., при поверке блока выдачи присадки к дизельному топливу на основе водных растворов мочевины (карбамида).
Основные средства поверки:
мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 2, 5, 10, 20, 50, 100 л, погрешность ±0,1 %;
термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06), погрешность ±0,09 °C;
секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, на электронный блок, измеритель объёма iMeter или iMeter2 или Xflo.
Изготовитель
«DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство
Адрес: Unit 3, Baker Road, West Pitkerro Industrial Estate, Dundee, DD5 3RT, UK, Соединенное Королевство
Юридический адрес: Exchange Tower, 19 Canning Street, Edinburgh, EH3 8EH UK,
Соединенное Королевство
Телефон: +44 (0)1382 598 000
Web-сайт: doverfuelingsolutions.com
Е-mail: waynerus@doverfs.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: 8 (495) 544 00 00
Web-сайт: www.rostest.ru
Е-mail: info@rostest.ru
Принцип действия колонок раздаточных комбинированных топлива и жидкости AdBlue Helix 6000 B2B AdBlue основан на измерениях объёма топлива или присадки к дизельному топливу на основе водных растворов мочевины (карбамида), которые из резервуара через обратный клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в измеритель объёма поршневого типа iMeter или iMeter2 (Wayne Fueling Systems, Brazil, Бразилия), или винтового типа Xflo (Wayne Fueling Systems, Sweden, Швеция), из которого через пропорциональный клапан и раздаточный рукав с краном поступает в бак транспортного средства.
Информация об объёме поступает в электронный блок, на цифровом табло которого отображается объём отпущенного топлива или присадки, цена и стоимость.
Колонки раздаточные комбинированные топлива и жидкости AdBlue Helix 6000 B2B AdBlue состоят из корпуса, измерительного блока, блока электроники, раздаточных рукавов, а также могут комплектоваться счетчиком суммарного учета, блоком подогрева присадки, мультимедийным дисплеем и терминалом оплаты.
Общий вид средства измерений представлен на рисунке 1.

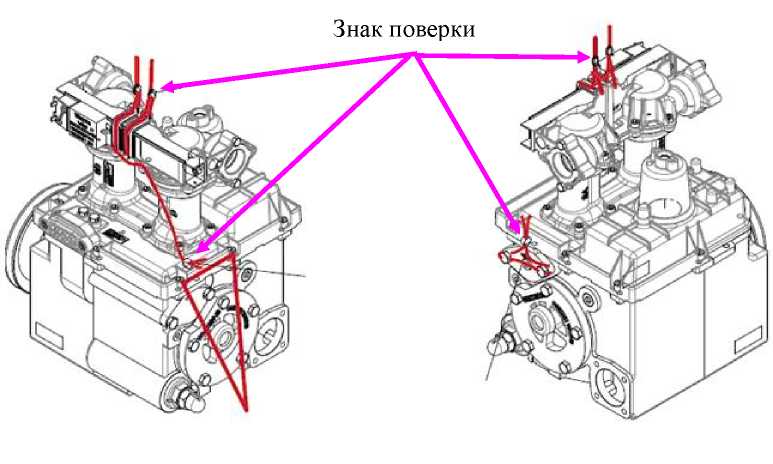

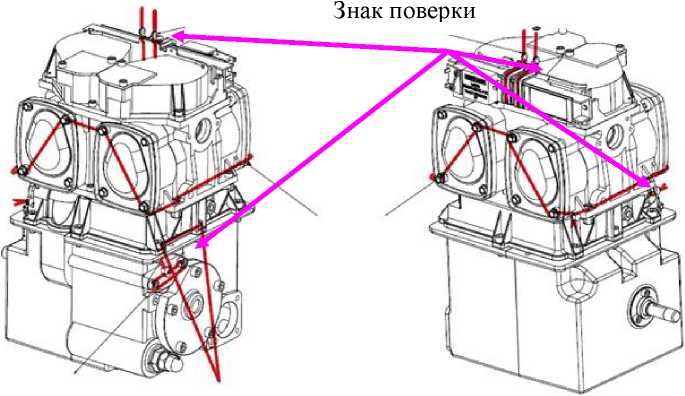

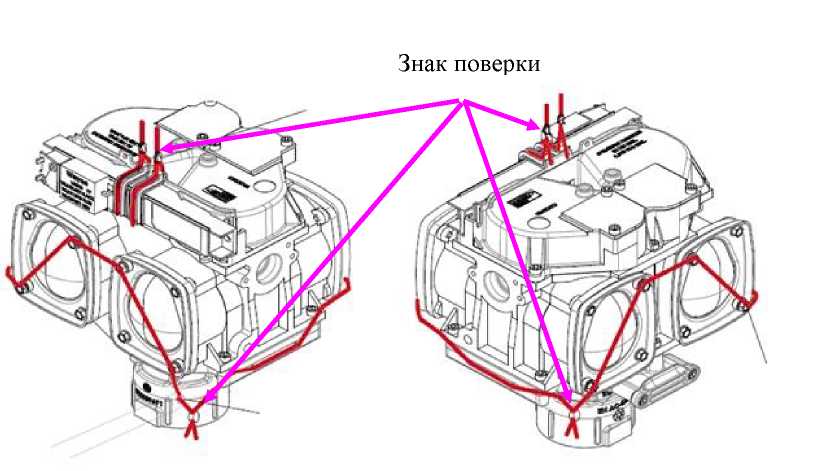

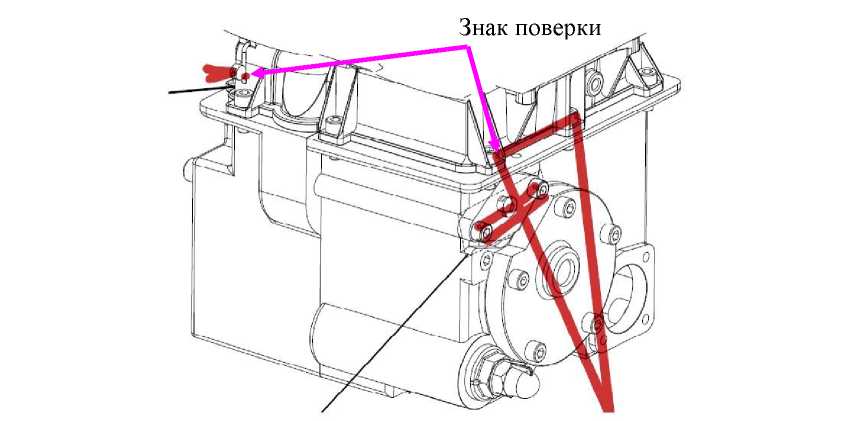

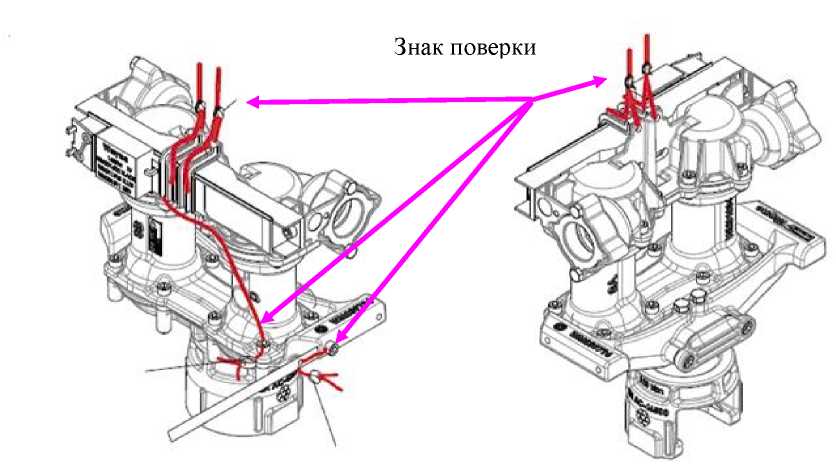

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид средства измерений
Знак поверки
а) датчик импульсов и калибровочные крышки для iMeter, iMeter2 и XFlo

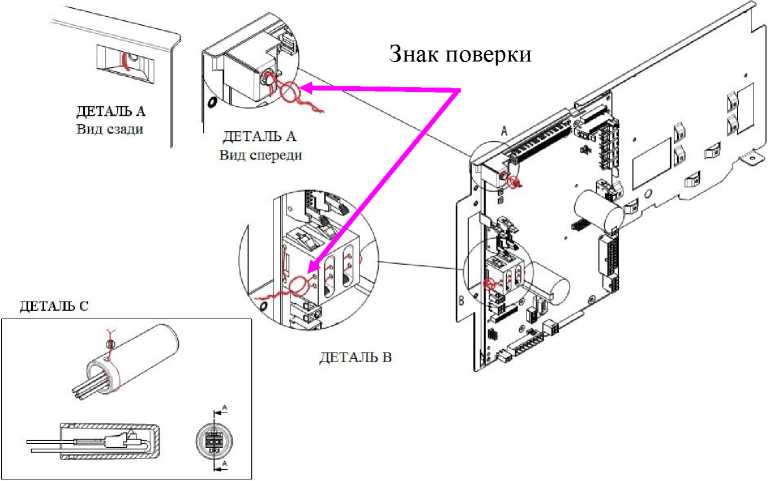

б) электронный блок
в) iMeter со всасывающим насосом
Знак поверки
г) iMeter с напорной подачей
Знак поверки
д)
Знак поверки
iMeter2
Знак поверки
Знак поверки
ж) XFlo со всасывающим насосом
Знак поверки
з) XFlo с напорной подачей
Рисунок 2- Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Номинальный расход при измерениях объёма топлива, л/мин |
40, 70, 120, 160 |
|
Номинальный расход при измерениях объёма присадки, л/мин |
40 (20*) |
|
Наименьший расход при измерениях объёма топлива, л/мин |
4, 7, 12 |
|
Наименьший расход при измерениях объёма присадки, л/мин |
4 |
|
Минимальная доза выдачи топлива, л |
2 или 5 |
|
Минимальная доза выдачи присадки, л |
2 |
|
Пределы допускаемой основной относительной погрешности колонки при температуре окружающей среды, топлива и присадки (20 ± 5) °С, % |
±0,25 |
|
Пределы допускаемой относительной погрешности колонки в диапазоне рабочих температур окружающей среды, топлива и присадки, % |
±0,5 |
|
Сходимость показаний, % |
10,251 |
|
* - при наличии блока подогрева присадки | |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Напряжение электропитания, В |
230-. , 380 +5378 |
|
Потребляемая мощность, Вт, не более |
1985 (4380*) |
|
Количество видов топлива, шт. |
от 2 до 4 |
|
Количество раздаточных рукавов для топлива, шт., не более |
8 |
|
Количество раздаточных рукавов для присадки, шт., не более |
2 |
|
Г абаритные размеры, мм, не более |
2200x2250x670 |
|
Масса, кг, не более |
880 |
|
Длина раздаточного рукава, м, не более |
4 |
|
Емкость цифрового табло: - объём, л |
999999 |
|
- стоимость, рубли |
9999999 |
|
- цена за 1 л, рубли |
99999 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +60 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- относительная влажность, % |
до 95 |
|
- температура выдаваемого топлива, °С |
от -40 до +60 |
|
- температура выдаваемой присадки, °С |
от -10 до +35 |
|
Маркировка взрывозащиты |
II Gb IIA T3 X |
|
* - при наличии блока подогрева присадки |
