Конструктивно весы состоят из весоизмерительного устройства и электронного блока управления с жидкокристаллическим дисплеем. Весы могут поставляться с дисплеем чёрнобелой подсветки, цветным VGA дисплеем с touch-управлением. Конструкция весов предусматривает возможность взвешивания под весами. Весы с дискретностью 1 мг поставляются с откидывающимся ветрозащитным кожухом, выполненным из прозрачного пластика. Общий вид весов показан на рис. 1.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее сигнал обрабатывается в цифровую форму и результат взвешивания выводится на дисплей.

Питание весов осуществляется через адаптер сетевого питания или от батарей питания (в комплект не входят). Весы дополнительно могут оснащаться последовательным интерфейсом передачи данных RS232C, USB, интерфейсами Bluetooth, Ethernet, которые позволяют подключать периферийные устройства.

Весы снабжены следующими устройствами:

• - устройство установки по уровню;

• - устройство первоначальной установки нуля;

- устройство слежения за нулем;

- полуавтоматическое устройство выборки массы тары;

• -  полуавтоматическое устройство установки нуля;

• -  полуавтоматическое устройство юстировки чувствительности.

Обозначение модификаций имеет вид: S[X1][X2][X3][M][RU]/[E]

S - Условное обозначение типа весов Scout;

[X1] - Условное обозначение модификации весов:

[X2] - Условное обозначение максимальной нагрузки (MAX)

[X3] - Условное обозначение дискретности (d)

[M] - обозначение поставки с европейского логистического центра (если присутствует) [RU] - обозначение моделей с логистическими настройками для РФ (если присутствует) [E] - обозначение весов с функцией только внешней калибровки (если присутствует) Маркировочная табличка весов изготавливается из полимерной пленки, крепится клеевым способом на нижней или боковой поверхности весов в зависимости от модификации. Маркировочная табличка содержит следующую информацию (рис. 2):

• - наименование фирмы-изготовителя или его товарный знак;

• - страна изготовитель;

• - обозначение модификации весов;

• - класс точности;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - поверочный интервал (е);

• - действительная цена деления (d);

• - предельные значения температуры;

• - знак утверждения типа;

• - серийный номер весов.



  +10"С/+30"С   '

  Powe г Req ui rements:         +10"С/+30"С

  El-1 4 .5V  5 0/6 ОН z 4 VA о г 9 .5-2 0V = 4W

  OHAUS CORPORATION, USA www.ohaus.com




  i S/N   х:<ххххх ххх

  I Assembled in China

^L---class

Рисунок 2 - Общий вид маркировочной таблички

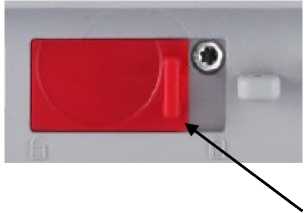

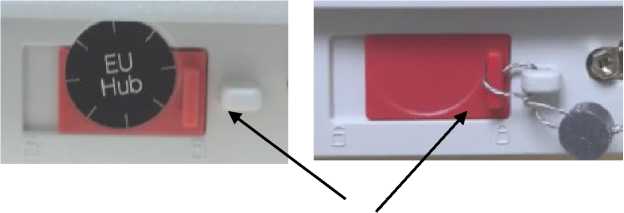

Схема пломбировки весов от несанкционированного доступа приведена на рис. 3.

Наклейка или пломба

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Таблица 5 -

Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалы взвешивания, пределы допускаемой погрешности (mpe) при первичной поверке и классы точности в соответствии с ГОСТ OIML R 76-1-2011 приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Таблица 3 - Технические характеристики весов
