Счётчики состоят из блока измерителя расхода, представляющего собой герметичный измерительный канал (расходомерный участок) с расположенными в нем ультразвуковыми датчиками и преобразователем температуры, и электронного блока вычислителя, установленного в корпусе.

В счетчиках реализован метод поочередного излучения электроакустическими преобразователями ультразвуковых импульсов по потоку газа и против него, приема прошедших через поток газа сигналов, измерения времени их распространения в расходомерном участке счетчика.

Обработанная и накопленная вычислителем информация индицируется на жидкокристаллическом индикаторе (ЖКИ) счетчиков и может передаваться в централизованную систему учета.

Счетчики выпускаются четырех типоразмеров G1,6; G2,5; G4; G6 в четырех исполнениях:

• - 1-1 с температурным преобразователем, с архивом;

• - 1-0 с температурным преобразователем, без архива;

• - 0-1 без температурного преобразователя, с архивом;

• - 0-0 без температурного преобразователя, без архива.

При нажатии кнопки на ЖКИ счетчиков для расчета за потребленный газ отображается информация в соответствии с таблицей 1.

Таблица 1

При возникновении внештатной ситуации на ЖКИ всех исполнений счетчиков индицируется:

• - мигающий символ батареи - предупреждение об истечении 90 % полезного срока службы батареи;

• - Err - при неисправности в работе счетчика.

Также при нажатии кнопки можно вывести на ЖКИ дополнительную информацию в соответствии с таблицей 2.

Таблица 2

При установке счетчиков в газовую магистраль после заполнения трубопровода газом счетчики автоматически проводят установку параметров приемо-передающего тракта для работы с газом. Данная процедура проводится всегда при изменении рабочей среды в счетчиках.

Счетчики устанавливаются в газовую магистраль вертикально, горизонтально, наклонно. Для удобства считывания информации окошко счетчика имеет возможность поворота на 180°. При установке на входе счетчиков требуются прямые участки не менее 10Ду. Направление подачи газа указано стрелкой на дне корпуса счетчиков.

Счетчики имеют стандартный последовательный интерфейс RS-232 для передачи текущих и архивных данных. Программное обеспечение имеет защиту от несанкционированного вмешательства.

Ёмкость отсчетного устройства счетчиков 99999,999 м³.

Электрическое питание счетчиков осуществляется от автономного источника питания - литиевой батареи с номинальным напряжением 3,6 В, обеспечивающей поддержание работоспособности без замены батареи не менее 10 лет.

Счетчики имеют энергонезависимую память для хранения часовых и суточных значений объема газа и среднечасовой температуры, а также архива отказов и нештатных ситуаций с указанием времени и характера возникающих неисправностей.

В счетчиках обеспечивается хранение указанных параметров в случае отсутствия напряжения питания в течение всего срока службы.

Предельный расход, до которого счетчики производят измерения, превышает максимальный на 20 %.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха при эксплуатации, транспортировании и хранении счетчики соответствуют группе С1 по ГОСТ Р 52931-2008 (диапазон температуры окружающего воздуха от минус 25 °С до 55 °С, относительная влажность 95% при 35 °С и более низких температурах, без конденсации влаги).

По устойчивости и прочности к воздействию механических воздействий при эксплуатации счетчики соответствуют группе L1 по ГОСТ Р 52931-2008, при транспортировании группе N2 по ГОСТ Р 52931-2008.

По стойкости к термическому воздействию окружающей среды счетчики соответствуют II классу по ГОСТ Р 52931-2008 (стойкие к воздействию температуры не менее 450 °С).

Счетчики герметичны при температуре окружающей среды 120 °С при наибольшем избыточном давлении.

Счетчики устойчивы к воздействию переменного магнитного поля с частотой 50 Гц и напряженностью 400 А/м.

Счетчики устойчивы к воздействию электростатических разрядов в соответствии с ГОСТ 30804.4.2-2013 по критерию качества функционирования А испытательный уровень 2.

Счетчики устойчивы к воздействию радиочастотного электромагнитного поля в соответствии с ГОСТ 30804.4.3-2013 испытательный уровень 2 (3 В/м) по критерию качества функционирования А.

Счетчики драгоценных металлов не содержат.

Общий вид счетчика газа бытового ультразвукового РБГ У показан на фото 1.

Фото 1

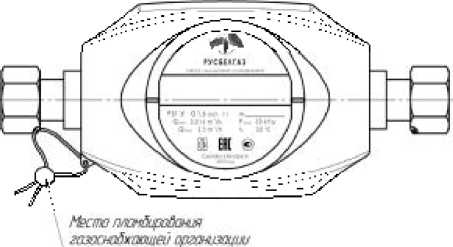

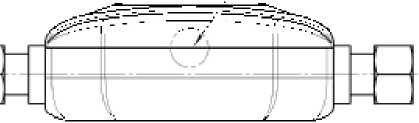

Общий вид, схема пломбировки от несанкционированного доступа и места для нанесения клейм-наклеек приведены на рисунке 1.

Аж^яижига ВТК

Рисунок 1

- счетчик газа бытовой ультразвуковой РБГ У - 1 шт .;

- паспорт - руководство по эксплуатации - 1 экз.;

• - прокладка - 2 шт.;

• - заглушка - 2 шт.;

• - упаковка - 1 шт.;

• - методика поверки (по отдельному заказу) - 1 экз.

Основные метрологические и технические характеристики счетчиков приведены в таблице 4. Таблица 4
