Номер по Госреестру СИ: 52154-12
52154-12 Трансформаторы тока
(ТФЗМ 110Б-IV-0,5/10P/10P/10P-600/5УХЛ1)
Назначение средства измерений:
Трансформатор тока ТФЗМ 110Б-ГУ-0,5/10Р/10Р/10Р-600/5УХЛ1 (далее по тексту трансформатор) предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты.

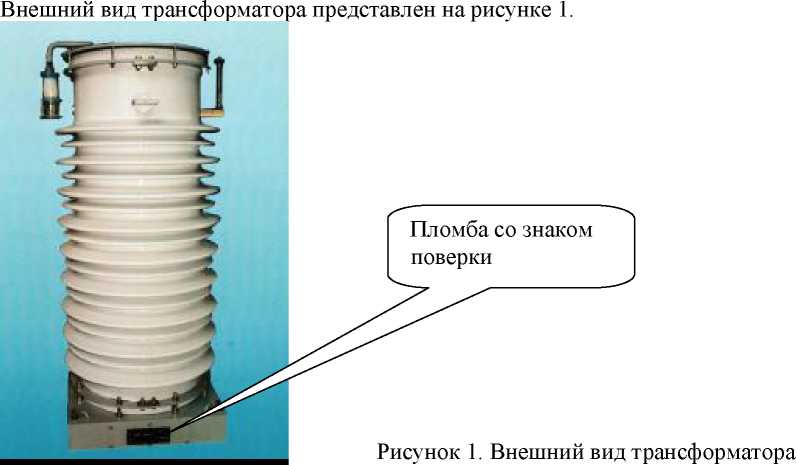

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 141901
ID в реестре СИ - 364301
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Модификации СИ
ШЦЦ- I-300-0,01, ТФЗМ 110Б-IV-0,5/10P/10P/10P-600/5УХЛ1,
Производитель
Изготовитель - ООО НПП "ИТРАН"
Страна - РОССИЯ
Населенный пункт - г.Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1094 дн.
Приказы РСТ, где упоминается данный тип СИ
№1221 от 2018.06.15 О продлении срока действия свидетельсв об утверждении типа средств измерений
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110Б-IV-0,5/10P/10P/10P-600/5УХЛ1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО НПП "ИТРАН"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24811-03 01.05.2008 |
Трансформаторы тока, ТФЗМ 110Б ООО НПП "ИТРАН" (РОССИЯ г.Екатеринбург) |
5 лет | |
|
32825-06 01.11.2011 |
Трансформаторы тока, ТФЗМ 110Б-УХЛ1 ООО НПП "ИТРАН" (РОССИЯ г.Екатеринбург) |
5 лет | |
|
32825-11 06.10.2021 |
Трансформаторы тока, ТФЗМ 110 ООО НПП "ИТРАН" (РОССИЯ г.Екатеринбург) |
ОТ |
12 лет |
|
41236-09 |
Трансформаторы тока, ТФЗМ 110Б-УХЛ1 ООО НПП "ИТРАН" (РОССИЯ г.Екатеринбург) |
ОТ |
4 года |
|
52154-12 |
Трансформаторы тока, ТФЗМ 110Б-IV-0,5/10P/10P/10P-600/5УХЛ1 ООО НПП "ИТРАН" (РОССИЯ г.Екатеринбург) |
ОТ |
5 лет |
|
74301-19 |
Трансформаторы тока, ТФЗМ 110Б-IV У1-0,5/10Р/10Р/10Р/-600/5 ООО НПП "ИТРАН" (РОССИЯ г.Екатеринбург) |
ОТ МП |
5 лет |
|
76145-19 |
Трансформаторы тока, ТФЗМ 110Б-УХЛ1 ООО НПП "ИТРАН" (РОССИЯ г.Екатеринбург) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы тока (ТФЗМ 110Б-IV-0,5/10P/10P/10P-600/5УХЛ1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "КЭМЗ" (RA.RU.311937) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Трансформаторы тока (ТФЗМ 110Б-IV-0,5/10P/10P/10P-600/5УХЛ1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "ПРОМЭНЕРГОСТАНДАРТ" Краснодарский край |
3800 | 3800 |
Знак утверждения типа
Знак утверждения типананосят на титульный лист «Руководства по эксплуатации» типографским способом, на табличку технических данных трансформатора - металлографическим способом.
Сведения о методиках измерений
Нормативные и технические документы
Изготовитель
Общество с ограниченной ответственностью научно - производственное предприятие «ИТРАН»(ООО НПП «ИТРАН»)
620017, г. Екатеринбург, ул. Шефская, 3 г тел. (343) 264-04-72; 264-02-64 тел/факс (343) 264-04-37
Е-mail: itran@r66.ru
http://www.itran.ru/
Испытательный центр
Государственный центр испытаний средств измеренийФГУП «Уральский научно-исследовательский институт метрологии»
(ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, д. 4 тел. (343)350-26-18, факс (343) 350 - 20 - 39
E-mail: uniim@uniim.ru
http://uniim.ru/
Аккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Государственном реестре средств измерений под № 30005-11.
Трансформатор состоит из первичной и вторичных обмоток, изолированных кабельной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. Первичная обмотка имеет секции, которые с помощью перемычек соединяются последовательно, параллельно или последовательно-параллельно, что позволяет переключать коэффициент трансформации в отношении 1:2. Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от друга и заключены в общую изоляцию из кабельной бумаги.
Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию механическое. Уплотнение соединений достигается за счет прокладок из маслостойкой резины.
Основание трансформатора представляет собой сварную коробку из стального листа, в которой расположен клеммник с выводами вторичных обмоток. Рядом с выводами располагается болт для гальванического контакта с корпусом основания. Выводы закрыты крышкой, на которой укреплена табличка технических данных. В нижней части имеется отверстие для установки кабельной муфты. На боковой поверхности основания расположен масловыпускной патрубок. С этой же стороны располагается болт заземления. Для подъема трансформатора на основании имеются четыре металлические петли.
Роль маслорасширителя выполняет часть полости фарфоровой покрышки между поверхностью масла и крышкой трансформатора. Все отверстия надежно уплотнены для предотвращения попадания внутрь влаги. Для очистки от влаги и пыли воздуха, поступающего в трансформатор, на крышке трансформатора установлен силикагелевый воздухоосушитель с масляным затвором.
Для наблюдения за уровнем масла установлен маслоуказатель, который электрически соединен с крышкой трансформатора и выводом первичнойобмотки.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальный первичный ток, А |
300;600 |
|
Номинальный вторичный ток, А |
5 |
|
Число вторичных обмоток |
4 |
|
Номинальная вторичная нагрузка, А при cos ф = 0,8 |
20, 30 |
|
Номинальная частота, Гц |
50 |
|
Класс точности:
|
0,5; 1 10Р |
|
Номинальная предельная кратность, не менее |
20 |
|
Номинальный коэффициент безопасности приборов, не более |
15 |
|
Сопротивление изоляции, МОм, не менее:
|
3000 50 |
|
Габаритные размеры, мм, не более: |
720 х 600 х 1560 |
|
Масса, кг, не более: |
500 |
|
Средняя наработка на отказ, ч, не менее |
200000 |
|
Средний срок службы до списания, лет |
30 |
|
Потребляемая мощность, не более, Вт |
300 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ, категория размещения 1 |
