50695-12 — Весы электронные медицинские

Весы состоят из грузоприемного устройства, грузопередающего устройства, электронного весоизмерительного устройства с показывающим устройством (жидкокристаллическим дисплеем).

В моделях seca 703, seca 763, seca 780, seca 719, seca 769, seca 284, seca 285, seca 869 части весов конструктивно разделены на модули: платформу и весоизмерительный прибор (индикатор), а в моделях seca 813, seca 874, seca 876 части весов объеденены в едином корпусе.

В моделях seca 703, seca 763, seca 780, seca 719, seca 769, устанавливается на стойке, крепящейся к корпусу весов.

Общий вид весов представлен на рисунке 1.

seca 703

seca 763

seca 780

seca 719

seca 769

seca 284

seca 285

seca 813

seca 869

Рисунок 1 — Общий вид весов

seca 874

seca 876

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого тела деформации упругого элемента весоизмерительного тензорезисторного датчика в аналоговый электрический сигнал, пропорциональный массе. Далее этот сигнал преобразуется в цифровой код, обрабатывается, и измеренное значение массы выводится на дисплей индикатора.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - устройство выборки массы тары — кроме моделей seca 874, seca 876, seca 813, seca 780, seca 719 (устройство уравновешивания тары — T.2.7.4.1);

• - устройство предварительного задания массы тары — для моделей seca 703, seca 769, seca 780, seca 284, seca 285 (Т.2.7.5);

• - многоцелевое использование показывающих устройств (4.4.4);

• - запоминающее устройство (4.4.6);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

• - устройство выбора единиц измерений (2.1);

• - устройство установки по уровню - кроме весов seca 813 (Т.2.7.1).

Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой. Схема пломбировки от несанкционированного доступа приведена на рисунках 2 и 4.

Место пломбировки

seca 703, seca 763

Место пломбировки

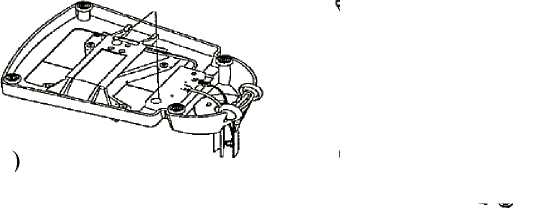

Платформа (вид снизу)

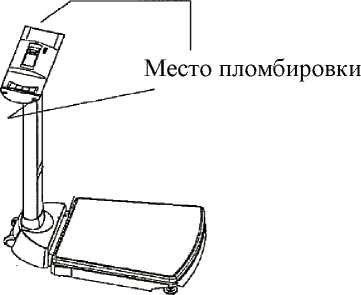

Рисунок 2 - Схема пломбировки от несанкционированного доступа весов seca 703, seca 763

Стойка

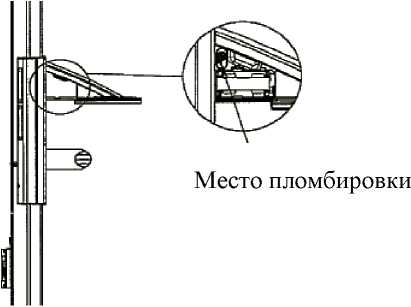

Рисунок 3 - Схема пломбировки от несанкционированного доступа весов seca 284, seca 285

Место пломбировки

Место пломбировки

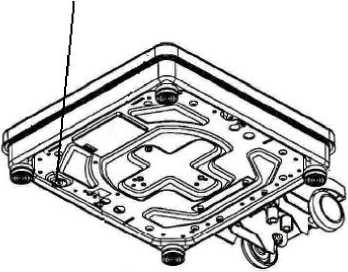

Рисунок 4 - Схема пломбировки от несанкционированного доступа весов seca 719, seca 769, seca 780, seca 813, seca 869, seca 874, seca 876

Модели весов отличаются метрологическими и техническими характеристиками:

• - модели seca 703, seca 285, seca 284, seca 719, seca 769, seca 780, seca 813 являются многодиапазонными;

• - модели seca 869, seca 874, seca 876, seca 763 являются однодиапозонными;

• - в весы seca 703, seca 769 seca 284, seca 285, seca 763 оснащены ростомером.

Кроме того, питание моделей seca 703, seca 869, seca 769 осуществляется от источника постоянного тока (элементов питания) или адаптера сетевого питания, моделей seca 874, seca 876, seca 813, seca 719 — от источника постоянного тока (элементов питания), а весов seca 284, seca 285, seca 763 — от адаптера сетевого питания.
