Принцип действия контроллера основан на преобразовании аналоговых измерительных сигналов, полученных от первичных преобразователей, в соответствующий код с последующей передачей последнего на ПЭВМ с программным обеспечением (ПО) верхнего уровня, где происходит обработка и представление результатов измерений.

Конструктивно контроллер многофункциональный «СТЕЛ АП» представляет собой закрытый корпус с электронными платами и, в зависимости от исполнения, блоком питания (или химическим элементом питания), блоком аккумуляторов, искробезопасными цепями, кабельными вводами для подключения контролируемых сигналов, цепей питания ~220 В,  50

Гц и сигнализации. Для модификаций «СТЕЛ АП» и «СТЕЛ АП-Mn» корпус представляет собой взрывозащищенную оболочку.

Контроллеры многофункциональные «СТЕЛ АП» (далее контроллеры) предназначены для непрерывного дистанционного контроля технологических параметров удаленных объектов, осуществляющих транспортировку и распределение теплоэнергоносителей (в том числе природного газа), а именно: сбор, регистрацию и передачу электрических сигналов с датчиков (датчики температуры, давления, расхода, положения и.т.д.), первичных и вторичных преобразователей на ПЭВМ верхнего уровня по каналам проводной или беспроводной (GSM) связи.

Контроллер изготавливается в четырех модификациях приведенных в таблице 1. Таблица 1

Каждая модификация контроллера может быть изготовлена в трех исполнениях в

зависимости от варианта питания контроллера:

Исп. 1 - питание от встроенной литиевой батареи (ТЛИБ.426433.ххх);

Исп. 2 - питание от встроенного литиевого аккумулятора и сети электропитания 220В (ТЛИБ.426433.ххх-01);

Исп. 3 - питание от встроенного литиевого аккумулятора и солнечной батареи (ТЛИБ.426433.ххх-02).

Контроллер относится к восстанавливаемым, обслуживаемым изделиям.

Внешний вид контроллера многофункционального «СТЕЛ АП» во всех четырех модификациях показан на рисунке 1.

а) «СТЕЛ АП»

б) «СТЕЛ АП-ia»

в) «СТЕЛ АП-Mk»

г) «СТЕЛ АП-Mn»

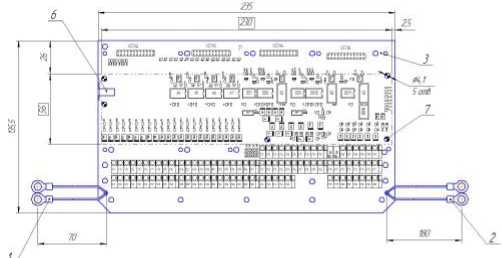

Места нанесения пломбировки схематично представлены на рисунке 2.

а) «СТЕЛ АП»

б) «СТЕЛ АП-ia»

200

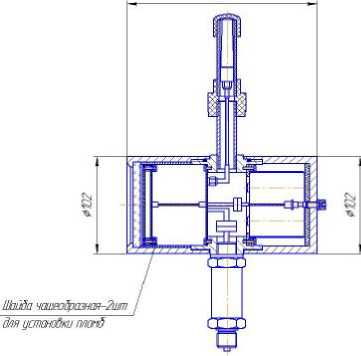

для нанесения пломибировки имеются чашеобразные шайбы

между платой и корпусом контроллера клеится саморазрушающаяйся наклейка, ограничивающая доступ к цепям, влияющим на метрологические характеристики

г) «СТЕЛ АП-Mn»

Рисунок 2

Программное обеспечение (ПО) контроллера представляет собой три независимых друг от друга программы (программы верхнего уровня): «OC Control Center», «Стел 4» и «StelEx».

«OC Control Center» предназначена для первоначальной настройки, конфигурирования и чтения данных контроллеров многофункциональных «СТЕЛ АП».

«Стел 4» и «StelEx» предназначены для:

• - автоматизации учета газа и других энергоресурсов;

• - сбора информации с узлов учета энергоресурсов различных типов и производителей;

• - обеспечения мониторинга технологических параметров в рамках реализации АСУТП;

• - опроса узлов учета различных энергоресурсов в рамках единой системы;

• - обеспечения контроля измеряемых параметров для отслеживания режимов работы оборудования, а также предотвращения различных аварийных ситуаций;

• - построения распределенной системы с целью независимого функционирования нескольких центров сбора данных, имеющих различную ведомственную принадлежность с пересекающимся множеством контролируемых объектов, либо принадлежащих различным административным уровням;

• - работы по различным каналам связи: GSM/GPRS, тлф. линия, кабель;

• - отображения информации в виде отчетов, графиков, мнемосхем и т.д.

«Стел 4» и «StelEx» могут быть использованы для:

- построения АСУТП предприятий;

- коммерческого учета энергоресурсов ;

- реализации охранных и пожарных систем.

«StelEx» имеет возможность:

• - предоставление информации пользователям посредствам WEB-интерфейса;

• - повышения надежности за счет резервирования серверной части программы;

• - реализации систем моделирования прцессов.

Идентификационные данные программного обеспечения указаны в таблице 2 Таблица 2

контроллеров и измеренные данные достаточно защищены от преднамеренных и не преднамеренных изменений при помощи специальных средств защиты.

контроллера многофункционального

«СТЕЛ АП» представлены в таблице 3 Таблица 3
