Номер по Госреестру СИ: 47927-11
47927-11 Анализаторы оксида углерода
(C 21.01, С 24)
Назначение средства измерений:
Анализаторы оксида углерода С 21.01, С 24 (далее по тексту - анализаторы) предназначены для измерения объемной доли оксида углерода в сигаретном дыме.
Внешний вид.
Анализаторы оксида углерода
Рисунок № 1
Внешний вид.
Анализаторы оксида углерода
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 03.10.2016
Номер записи - 136913
ID в реестре СИ - 359313
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
С 24, CO/CO2 Analyser C24, C 21.01, С 24, C 21.01,
Производитель
Изготовитель - Фирма "Borgwaldt KC GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№5200 от 2011.10.02 Об утверждении типов средств измерений (Регистрационный номер в Гос реестре СИ 47920-11 по 47934-11,20886-11,47935-11 по 47938-11)
Наличие аналогов СИ: Анализаторы оксида углерода (C 21.01, С 24)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Borgwaldt KC GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47927-11 03.10.2016 |
Анализаторы оксида углерода, C 21.01, С 24 Фирма "Borgwaldt KC GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47928-11 03.10.2016 |
Анализаторы оксида углерода в составе курительных машин, RM 200, RM 20, RM 200A, RM 20H Фирма "Borgwaldt KC GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Анализаторы оксида углерода (C 21.01, С 24)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы оксида углерода (C 21.01, С 24)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2702 | 3042 |
|
ФБУ Ростовский ЦСМ Ростовская область |
3381 | 3042 |
Программное обеспечение
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение анализатора оксида углерода С 21.01 |
С21.01 |
5с01 |
Недоступен |
- |
|
Программное обеспечение анализатора оксида углерода С 24 |
Agrus: 001 Sacon Sibench |
11/04/21 00 5595 |
Недоступен |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в документе "Анализатор оксида углерода С 21.01. Руководство по эксплуатации", "Анализатор оксида углерода С 24. Руководство по эксплуатации".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам оксида углерода С 21.01, С 24
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ГОСТ 8.578-2008 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
Поверка
Поверка осуществляется по документу МП 47927-11 "Инструкция. Анализаторы оксида углерода С 21.01, С 24. Методика поверки», утвержденным и разработанным ГЦИ СИ ФГУП "ВНИИМС", в 2011 г. и входящим в комплект поставки.Основные средства поверки:
-
- ГСО-ПГС № 3831-87 по ТУ 6-16-2956-01.
-
- азот особой чистоты в баллоне под давлением по ГОСТ 9293-74.
Изготовитель
фирма "Borgwaldt KC GmbH", Германия.Адрес: Schnackenburgallee 15 . D-22525 Hamburg
Phone +49 40 85 31 38-0
Email: bkc@borgwaldt.com Internet: www.borgwaldt.com
Испытательный центр
Государственный центр испытаний средств измерений(ГЦИ СИ) ФГУП «ВНИИМС», г.Москва
Принцип действия анализатора основан на поглощении инфракрасного излучения молекулами оксида углерода (СО).
Проба поступает из курительной машины в емкость для сбора газа. Заполненную емкость подсоединяют к анализатору. При помощи насоса через тонкодисперсный фильтр и металлокерамический фильтр проба подается в измерительную ячейку анализатора.

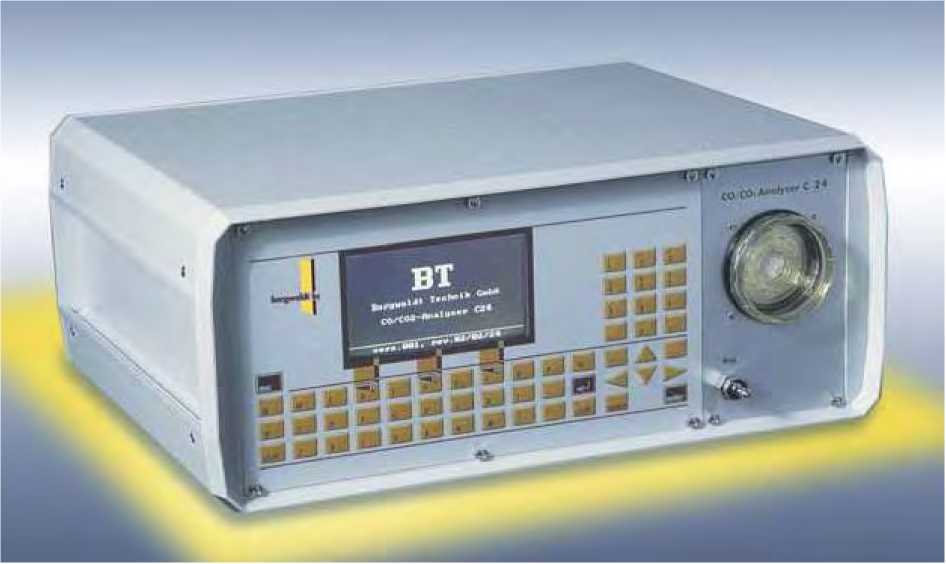

Фотография общего вида анализатора оксида углерода С 24
Оксид углерода поглощает инфракрасное излучение на характеристичной длине волны пропорционально его концентрации.
Полученные результаты измерений объемной доли оксида углерода (СО) выводятся на дисплей прибора. Анализаторы имеют стандартный интерфейс RS 232 для работы с персональным компьютером.

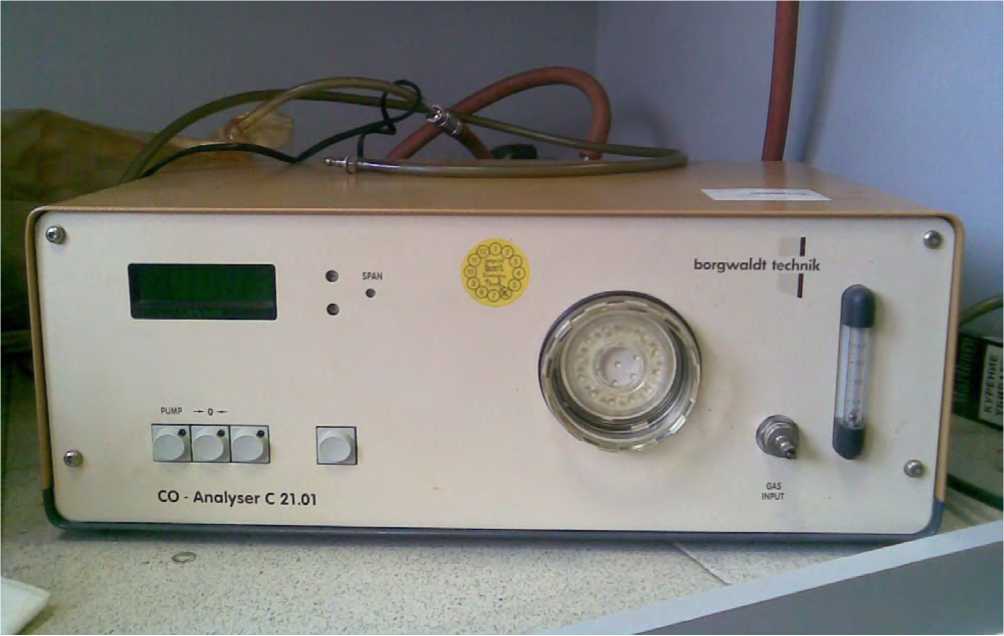

Фотография общего вида анализатора оксида углерода С 21.01
Анализатор оксида углерода С 21.01, С 24 - по заказу.
Комплект ЗИП - 1 компл.
Руководство по эксплуатации - 1 экз.
Методика поверки - 1 экз.
|
Наименование характеристики |
модели | |
|
С 21.01 |
С 24 | |
|
Диапазон измерений объемной доли оксида углерода, % |
0.9,9 |
0.9,9 |
|
Пределы допускаемой абсолютной погрешности результатов измерений объемной доли, % |
±0,5 |
±0,5 |
|
Потребляемая мощность, В • А |
60 |
60 |
|
Г абаритные размеры, мм, не более |
440x170x285 |
250x470x400 |
|
Масса, кг, не более |
9 |
12 |
|
Условия применения и эксплуатации: | ||
|
Температура окружающей среды, оС |
20.24 |
20.24 |
|
Относительная влажность воздуха без конденсации (при t=20 0С), %, не более |
90 |
90 |
