Принцип действия измерителя основан на регистрации напряжения на сопротивлениях нагрузки с последующим вычислением энергии с визуализацией амплитудно-временных характеристик подаваемого импульма.

Измеритель включает в себя следующие основные узлы:

• •  усилитель с коэффициентом передачи 0,001/0,00025;

• • аналого-цифровой преобразователь (АЦП);

• • микроконтроллер (МК);

• • схему индикации результата измерений;

• • блок питания (БП).

Измеряемый импульс подается на высоковольтный вход усилителя. С выхода усилителя напряжение измеряемого импульса поступает на сумматор напряжения, второй вход которого связан с низковольтным входом прибора. Выход сумматора является низковольтным выходом прибора и связан с входом АЦП. Далее коды чисел с выхода АЦП поступают в МК. Считывание 12-ти разрядного кода АЦП в порты МК проводится двумя байтами, один из которых содержит 8 младших, а другой 4 старших разряда. АЦП управляется сигналами МК. МК по заданной программе осуществляет расчет энергии импульса и выводит результат расчета на схему индикации результата измерения.

Низковольтный вход прибора используется для проверки его метрологических характеристик, при этом на вход подается сигнал с известными амплидудой и периодом. Результат измерения сравнивается с результатом расчета.

Органы управления расположены на передней панели измерителя.

На боковых панелях измерителя установлены гнезда переключателя нагрузки, входные гнезда высоковольтных входов, гнездо сетевого питания, разъемы низковольтных входа и выхода.

Переключение нагрузки осуществляется переносом контактной колодки в соответствующее гнездо.

На передней панели установлены:

• •  16-ти разрядная клавиатура;

• •  жидкокристаллический индикатор.

Общий вид измерителя показан на рисунке 1.

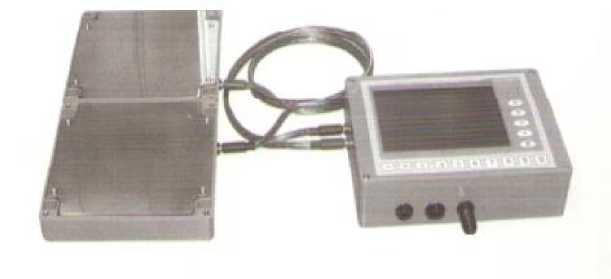

Рисунок 1 - Внешний вид измерителя энергии высоковольтного импульса ИЭВИ - 02 «ДИАМАНТ»

Прибор поставляется в комплекте:

• •  блок измерителя энергии импульса - 1 экз.;

• •  платформа с контактными пластинами - 2 экз.;

• •  программное обеспечение на CD диске - 1 экз.;

• •  кабель связи USB - 1 экз.;

• •  кабель питания - 1 экз.;

• •  техническое описание, инструкция по эксплуатации - 1 экз.;

• •  паспорт- 1 экз.

• 1. Диапазон измерений энергии высоковольтного импульса:

- при амплитуде импульса до 2 кВ и длительности (0,1-20) мс: от 5 до 50 Дж;

- при амплитуде импульса от 2 до 8 кВ и длительности (0,1-20) мс: от 50 до 650 Дж.

• 2. Пределы допускаемой абсолютной погрешности в диапазоне измерений энергии от 5 до 50 Дж: ±2,5 Дж.

• 3. Пределы допускаемой относительной погрешности в диапазоне измерений энергии от 50 до 650 Дж: ±5 %.

• 4. Отношение коэффициентов передачи усилителей по высоковольтному и низковольтному входам: 0,001±2 %.

• 5. Активное сопротивление эквивалентной нагрузки: 25 Ом ±2 %, 50 Ом ±2 %, 100 Ом ±2 %.

• 6. Электрическая прочность изоляции между цепями сетевого питания 220 В и корпусом измерителя в нормальных условиях, не менее: 4 кВ.

• 7. Электрическое сопротивление изоляции в нормальных условиях, не менее: 20 МОм.

• 8.Номинальное напряжение и частота питающей сети: 220±22 В, 50±0.5 Гц.

• 9. Мощность, потребляемая от сети, не более: 10 В^.А.

• 10. Габаритные размеры измерителя, не более: 200x160x55 мм.

• 11. Масса измерителя с боксом для переноски, не более: 3 кг.

• 12. Условия эксплуатации:

• - диапазон температуры окружающего воздуха: от 5 до 40 °С;

• - диапазон относительной влажности воздуха до 80 %;

• - диапазон атмосферного давления: от 860 до 1060 гПа.

• 13. Срок службы: 5 лет.
