Принцип действия    источников питания    АКИП-1101, АКИП-1102,

АКИП-1103, АКИП-1104, АКИП-1105 основан на выпрямлении напряжения сети входным мостовым выпрямителем с последующей стабилизацией ключевым широтно-импульсным регулятором и преобразованием в выходное напряжение трансформаторным преобразователем и выходным выпрямителем. Выпрямленное выходным выпрямителем напряжение через фильтр поступает на нагрузку и на схему сравнения тока и напряжения с заданными значениями, которые устанавливаются регуляторами настройки выходных тока и напряжения от 0 до максимального значения. Полученный разностный сигнал управляет цепью обратной связи стабилизатора. Источники питания АКИП-1101, АКИП-1102, АКИП-1103 имеют один диапазон выходного напряжения и тока, а источники питания АКИП-1104, АКИП-1105 позволяют выбирать один из трёх диапазонов выходного напряжения и тока.

Источники питания выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены регуляторы выходных напряжения и тока, цифровые индикаторы текущих значений тока и напряжения, индикаторы режима стабилизации - тока и напряжения, кнопки управления, гнезда выходного напряжения. На задней панели находятся держатель предохранителя и разъем для подключения сетевого шнура питания. На задней панели источников питания АКИП-1104, АКИП-1105 дополнительно имеются клеммы цепи обратной связи и выходного напряжения для подключения удаленной нагрузки. На задней панели источника питания АКИП-1105 дополнительно имеются разъёмы для подключения цепей дистанционного управления и интерфейсов USB и ETHERNET.

Источник питания АКИП-1105 дополнительно позволяет формировать выходное напряжение пилообразной, трапециевидной и прямоугольной формы.

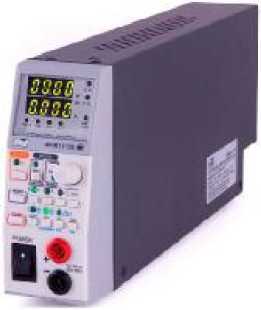

Внешний вид источников питания представлен на рисунке 1-3.

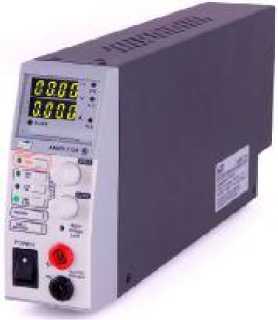

Рисунок 1. Внешний вид источников питания АКИП-1101, АКИП-1102, АКИП-1103.

Диапазон установки выходного напряжения и тока:

- при изменении напряжения питания на ±10 % от номинального значения:

- АКИП -1101, АКИП -1102, АКИП-1103;

- АКИП -1104, АКИП -1105

• - при изменении тока нагрузки от 1_макс до 0:

- АКИП-1101, АКИП-1102, АКИП-1103;

- АКИП-1104, АКИП-1105

Нестабильность выходного тока в режиме стабилизации тока, мА:

• - при изменении напряжения питания на ±10 % от номинального значения:

- АКИП-1101, АКИП-1102, АКИП-1103;

- АКИП-1104, АКИП-1105

• - при изменении напряжения на нагрузке от и_макс до 0,1 и_макс:

- АКИП-1101, АКИП-1102, АКИП-1103;

- АКИП-1104, АКИП-1105

Пульсации выходного напряжения в режиме стабилизации напряжения, мВ среднеквадратического значения, не более

Пульсации выходного тока в режиме стабилизации тока, мА среднеквадратического значения, не более

Пределы дополнительной погрешности от изменения температуры окружающей среды в диапазоне температур

от 5 до 18 °С и от 28 до 40 °С

Время готовности к работе, мин, не более

Напряжение питания, В при частоте 50/60 Гц Потребляемая мощность, В •А, не более: Условия эксплуатации: температура, °С относительная влажность, %, не более

Условия хранения: температура, °С относительная влажность, %, не более

Габаритные размеры, мм, не более:

• - АКИП-1101, АКИП-1102, АКИП-1103;

• - АКИП-1104, АКИП-1105

  10

  10

  не превышают пределов основной погрешности

  15

  220 ±10 %

  200

  5-40;

  80 (от 5 до 30) °С,

  50 (от 31 до 40) °С

  минус 20 - 70;

  80

  70x160x260;

  54X140X330

Масса, кг, не более:

• - АКИП-1101, АКИП-1102, АКИП-1103;                     2;

• - АКИП-1104, АКИП-1105                                 1,9

Примечание: и_уст и 1_уст - значения выходных токов и напряжений по встроенным индикаторам.
