Принцип действия анализаторов основан на применении электрохимического датчика, изготовленного фирмой Dart Sensors Ltd., Великобритания, и предназначенного для измерения массовой концентрации паров этанола в анализируемом воздухе.

Анализаторы представляют собой автоматические портативные приборы.

Встроенный микроконтроллер управляет всем процессом измерений и преобразует выходные сигналы измерительного датчика в показания на дисплее. На дисплее отображаются результаты измерений, а также сообщения о режимах работы анализаторов и указания оператору. Электрическое питание анализаторов может осуществляться от перезаряжаемых аккумуляторов, через адаптер питания от сети переменного тока 220 В или через адаптер питания от бортовой сети автомобиля. Управление анализаторами осуществляется с помощью кнопок, расположенных на лицевой панели. Анализаторы обеспечивают звуковую сигнализацию, информирующую об этапах работы и забора проб воздуха.

Анализаторы имеют два режима отбора пробы воздуха - автоматический и ручной. Для отбора проб воздуха используются сменные мундштуки специальной формы.

В памяти анализаторов сохраняются 2000 результатов последних измерений.

Анализаторы снабжены встроенным принтером, предназначенным для распечатки протоколов измерений.

В протоколах измерений анализаторов распечатывается информация согласно таблице 1. Таблица 1

Примечания:

• 1 При выполнении измерения в ручном режиме отбора пробы воздуха после строки 6 протокола дополнительно выводятся строки «Режим: Ручной забор» и «Результативный выдох Х.Х сек», где «Х.Х» - длительность выдоха в секундах.

• 2 Если обследуемое лицо выполняет несколько выдохов с расходом или объемом пробы недостаточным для срабатывания автоматического режима отбора пробы после строки 6 протокола дополнительно выводятся строки «1 срыв пробы: выдох Х.Х сек», «2 срыв пробы: выдох Х.Х сек», «3 срыв пробы: выдох Х.Х сек», где «Х.Х» - длительность выдоха в секундах.

В случае выполнения подряд трех выдохов с недостаточным расходом или объемом пробы выводится сообщение «3 срыва пробы», измерение прекращается и автоматически распечатывается протокол.

• 3 Если обследуемое лицо отказывается от выполнения измерения после строки 6 протокола дополнительно выводится строка «Тест Отказ».

• 4 В строки 8  13 данные вводятся с клавиатуры анализатора перед измерением или вписы

ваются от руки в распечатанный протокол, в строку 14 данные вписываются от руки в распечатанный протокол.

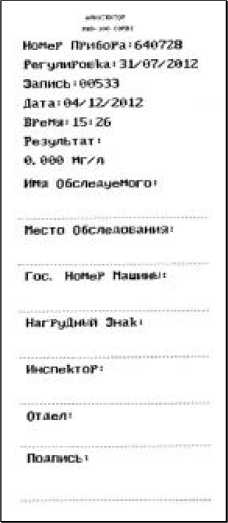

На рисунке 1 приведен общий вид анализаторов и пример распечатанного протокола

Рисунок 1 - Общий вид анализаторов и пример распечатанного протокола измерения.

Комплект поставки анализаторов приведен в таблице 6.

Таблица 6

1 Диапазон измерений и пределы допускаемой погрешности анализаторов при температуре окружающего воздуха (20 ± 5) °C приведены в таблице 3.

Таблица 3

• 2 Диапазон показаний, мг/л:                                     от 0,000 до 2,000.

• 3 Цена младшего разряда шкалы, мг/л:                                    0,001.

• 4 Пределы допускаемой погрешности анализаторов в зависимости от температуры

окружающего воздуха приведены в таблице 4. Таблица 4

5 Дополнительные погрешности от наличия неизмеряемых компонентов в анализируемой газовой смеси приведены в таблице 5.

Таблица 5

6 Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов

(автоматический режим отбора пробы):

- расход анализируемой газовой смеси, л /мин:

- объем пробы анализируемой газовой смеси , л :

• 7 Время подготовки к работе после включения, с :

• 8 Время измерения после отбора пробы , с:

• 9 Интервал времени работы анализаторов без корректировки показаний, месяцев:

Корректировка показаний анализаторов проводится при поверке по необходимости.

• 10 Электрическое питание анализаторов может осуществляться от:

• - перезаряжаемых аккумуляторов типа АА 4х1,2 В;

• - адаптера питания от сети переменного тока 220 В;

• - адаптера питания от внешнего источника постоянного тока напряжением от 10,8 до 16,5 В (бортовая сеть автомобиля).

  11

  12

Число измерений на анализаторах без подзарядки аккумуляторов: без распечатки протоколов измерений с распечаткой протоколов измерений

Габаритные размеры анализаторов, мм:

длина ширина высота

• 13 Масса анализаторов (с аккумуляторами), г:

  не более 420.

  от 0 до 40;

  от 10 до 100 (без конденсации);

  от 84,0 до 106,7.

  не менее 2.

  5.

  8000.

• 14 Рабочие условия эксплуатации:

• - диапазон температуры окружающего воздуха, °С:

• - диапазон относительной влажности окружающего воздуха, %:

- диапазон атмосферного давления, кПа:

• 15 Срок службы электрохимического датчика, установленного в анализаторах, лет:

• 16 Средний срок службы анализаторов, лет:

• 17 Средняя наработка на отказ, ч:
