Принцип измерения счетчиками количества теплоты базируется на измерении расхода и температуры теплоносителя, протекающего в подающем и обратном трубопроводах.

Измерение расхода теплоносителя (воды) базируется на преобразовании разницы времени прохождения зондирующих ультразвуковых сигналов по направлению и против направления потока теплоносителя (воды), протекающего через преобразователь расхода. В дальнейшем этот сигнал, пропорциональный скорости потока, преобразовывается в цифровой сигнал и обрабатывается по заданному алгоритму. Расход теплоносителя определяется исходя из скорости потока теплоносителя (воды) и площади поперечного сечения расходомерного участка преобразователей расхода.

Температура теплоносителя в подающем и обратном трубопроводах преобразуется в пропорциональные сигналы сопротивления постоянного тока.

Измерительная информация о расходе и температуре теплоносителя в виде электрических сигналов поступает на вход вычислителя. Вычислитель преобразует эту информацию в цифровую форму и вычисляет количество теплоты, объем и массу теплоносителя, а также измеряет время наработки или простоя.

В состав счетчиков входят такие основные составные части:

• - вычислители СВТУ-10М (далее - вычислители);

• - от 1 до 5 расходомерных участков с ультразвуковыми преобразователями расхода (далее - РУ );

• - от 1 до 8 (в зависимости от конфигурации и варианта исполнения) платиновых термопреобразователей сопротивления (далее - ТС);

• - до четырех преобразователей избыточного давления (в зависимости от конфигурации) по отдельному заказу;

- до двух счетчиков воды с импульсным выходным сигналом (в зависимости от конфигурации счетчиков модификаций 5М1, 5М2), внесенных в Государственный реестр средств измерительной техники (по отдельному заказу);

- щиток приборный ( по отдельному заказу).

Информация о количестве теплоты, объеме теплоносителя или воды, времени наработки или простоя сохраняется в энергонезависимой памяти вычислителя не менее восьми лет.

Конструкцией счетчиков предусмотрена возможность передачи измерительной информации на персональную электронную вычислительную машину, а также наличие аналоговых и импульсных выходных сигналов, пропорциональных объему теплоносителя (воды).

Конфигурации счетчиков отличаются по составу, конструкцией первичных преобразователей, функциональными возможностями, нормированными значениями объемного расхода, габаритными размерами и массой.

Счетчики, в зависимости от максимального количества ультразвуковых каналов измерения расхода и нормированных значений пределов допускаемой относительной погрешности при измерении количества теплоты, объема и массы теплоносителя, выпускаются в модификациях М1, М2, 5М1 и 5М2.

Модификации М1 и М2 могут иметь до двух ультразвуковых каналов измерения расхода, а модификации 5М1 и 5М2 - до пяти ультразвуковых каналов измерения расхода.

Тепловодосчетчики СВТУ-10М имеют 14 исполнений (1, 1/1, 2, 2/1, 2/2, 4, 5, 7, 9, 10, 11, 11/1, 12, 13), отличающихся по функциональным возможностям, способам нормирования и нормированными значениями метрологических характеристик.

Исполнение 1 предназначено для измерения объема (массы) воды. Включает один РУ, один ТС и вычислитель.

Исполнение 1/1 предназначено для измерения объема холодной воды (до 70 °С). Отличается от исполнения 1 тем, что не содержит ТС.

Исполнение 2 предназначено для измерения тепловой энергии в закрытой системе теплоснабжения с РУ на подающем трубопроводе.

Исполнение 2/1 предназначено для измерения тепловой энергии в закрытой системе теплоснабжения с РУ на обратном трубопроводе.

Исполнение 2/2 предназначено для измерения тепловой энергии в закрытой системе теплоснабжения с РУ на подающем трубопроводе. Температура обратного трубопровода задается программно.

Исполнение 4 предназначено для измерения тепловой энергии в открытой системе теплоснабжения без трубопровода холодного водоснабжения. Температура холодной воды задается программно. Индицируется утечка воды.

Исполнение 5 предназначено для измерения тепловой энергии в закрытой системе теплоснабжения с контрольным водосчетчиком на обратном трубопроводе. Основная функция - измерение тепловой энергии, дополнительная - измерение объема теплоносителя, протекающего по обратному трубопроводу. Индицируется утечка воды.

Исполнение 7 предназначено для измерения тепловой энергии в открытой системе теплоснабжения с трубопроводом холодного водоснабжения. Основная функция - измерение тепловой энергии. Температура холодной воды измеряется. Индицируется утечка воды.

Исполнение 9 предназначено для измерения тепловой энергии с измерением расходов на подающем трубопроводе и на подпиточном трубопроводе. Основная функция - измерение тепловой энергии на источнике теплоснабжения. Дополнительная функция - измерение объема подпиточной воды.

Исполнение 10 предназначено для измерения тепловой энергии в открытой системе теплоснабжения без трубопровода холодного водоснабжения и с отбором воды в систему ГВС. Дополнительно измеряется температура воды в системе ГВС.

Исполнение 11 предназначено для измерения тепловой энергии в открытой системе теп -лоснабжения с трубопроводом холодного водоснабжения и отбором воды в систему ГВС. Дополнительно измеряется температура воды в системе ГВС.

Исполнение 11/1 предназначено для измерения тепловой энергии в открытой системе теплоснабжения с трубопроводом холодного водоснабжения и отбором воды в систему ГВС. Температура ГВС не измеряется.

Исполнение 12 предназначено для измерения тепловой энергии в открытой системе теплоснабжения без трубопровода холодного водоснабжения и отбором воды в систему ГВС без измерения температуры ГВС.

Исполнение 13 предназначено для измерения тепловой энергии на источнике теплоснабжения. Дополнительная функция - измерение объема подпиточной воды и измерение объема теплоносителя в обратном трубопроводе.

Вычислитель обеспечивает возможность вывода на цифровое показывающее устройство и по стандартному интерфейсу RS-232C значений нижеперечисленных физических величин:

• —  теплоты, ГДж (Гкал);

• —  тепловой мощности, МВт (Гкал/ч);

• —  тепловой мощности ГВС, МВт (Гкал/ч);

• —  теплоты ГВС, ГДж (Гкал);

• —  объема (массы) теплоносителя или воды, м³ (т);

• —  объемного (массового) расхода теплоносителя или воды, м³/ч (т/ч);

• —  объемного (массового) расхода воды ГВС, м³/ч (т/ч);

• —  температуры теплоносителя в подающем трубопроводе, °С;

• —  температуры теплоносителя в обратном трубопроводе, °С;

• —  избыточного давления теплоносителя или воды, МПа (кгс/см²);

• —  времени наработки и простоя, ч;

• —  текущего времени (часы, минуты) и даты.

Вычислитель обеспечивает хранение в памяти и вывод по стандартному интерфейсу RS-232C архивных данных об измеренных значениях теплоты и объема (массы) теплоносителя (воды), времени наработки и простоя, а также о средних измеренных значениях температуры: за час - в течение 70 предшествующих суток; за сутки - в течение 1 предшествующего года.

Фотография общего вида СВТУ-10М (5М1, 5М2)

Фотография общего вида СВТУ-10М (М1, М2)

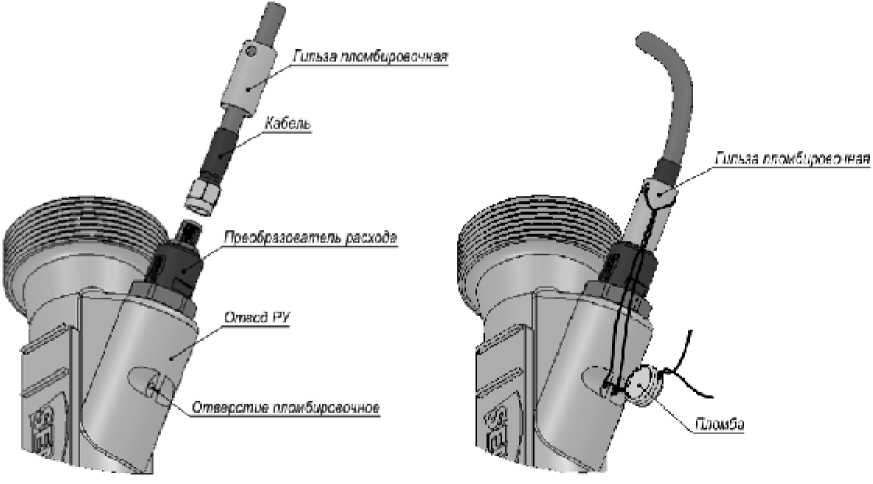

Порядок пломбирования

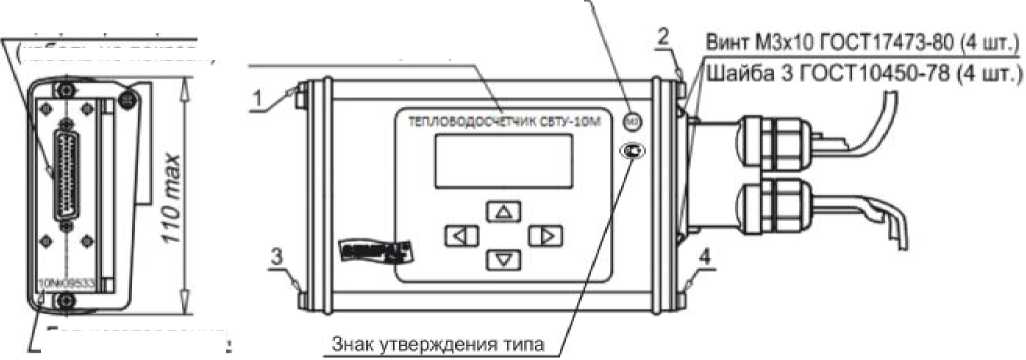

Пломбирование вычислителя

Наименование и условное обозначение прибора

Обозначение модификации прибора

Гад изготовления, заводской номер

Общеприборный разъем (кабель не показан)

Цифрами обозначены места для пломбирования:

1,2- места пломбирования изготовителем

3, 4 - места пломбирования на объекте (в т. ч навесными пломбами)

''•■■■..~LJllAl!jj

w

•уч OTtJtcfflLB mrafS^KMUtriM

/^с } Гигьзэ ™мАьровсь"<» V

4 rimed IV

■ ----

Комплект поставки счетчиков модификаций М1 и М2 приведен в таблице 10, а комплект поставки счетчиков модификаций 5М1 и 5М2 - в таблице 11.

Таблица 10

*Допускается применение средств измерений с аналогичными характеристиками, внесённых в Госреестр СИ РФ.

Таблица 11

Продолжение табл. 11

*Допускается применение средств измерений с аналогичными характеристиками, внесённых в Госреестр СИ РФ.

Условные обозначения РУ и диапазоны объемного расхода теплоносителя (воды) приведены в табл. 2.

Таблица 2

Соответствие счетчиков определенным классам точности по ГОСТ Р 51649-2000 представлено в табл. 3.

Таблица 3

Пределы допускаемой относительной погрешности при измерении теплоты для вариантов исполнений 4, 7, 10, 11, 11/1, и 12 соответствуют значениям, рассчитанным по ГОСТ Р 8.591- 2002.

Пределы допускаемой относительной погрешности при измерении теплоты для варианта исполнения 13 соответствуют значениям, рассчитанным по МИ 2553-99.

Таблица 4

Диапазон измерений разности температуры теплоносителя в подающем и обратном трубопроводах (DQ),°C

-значения относительной погрешности в интервале диапазона объемного расхода теплоносителя qmin <q<qt.

² - пределы допускаемой относительной погрешности получены при таких условиях:

- f £ 0,95;

• - минимальная температура теплоносителя в подающем трубопроводе Q1min равняется 40 °C; минимальная температура холодной воды Q_x._B._min равняется 5 °C;

• - k £ 0,5.

³ - пределы допускаемой относительной погрешности получены при таких условиях:

± 5 %, при таких условиях:

• - f £ 0,85;

• - минимальная температура теплоносителя в подающем трубопроводе Q1min равняется 40 °C; минимальная температура холодной воды Q_x._B._min равняется 15 °C;

• - k £ 0,25.

Пояснения сущности параметров f и k изложены в Примечаниях к табл.5.

Таблица 5

Примечания:

• 1 f - максимальное значение отношения расхода в обратном трубопроводе к расходу в подающем трубопроводе.

• 2 k = (Q1-Q2)/ Q1, где значения Q1 и Q2 зафиксированы в один момент времени.

• 3 Минимальное значение Q1 принято равным 40 °С.

Пределы допускаемой относительной погрешности счетчиков варианта исполнения 13 модификации 5М1 при измерении количества теплоты для конкретных значений коэффициента k и диапазонов коэффициента f приведены в таблице 6.

Таблица 6

Пределы допускаемой относительной погрешности счетчиков варианта исполнения 13 модификации 5М2 при измерении количества теплоты для конкретных значений коэффициента k и диапазонов коэффициента f приведены в таблице 7.

Таблица 7

Пределы допускаемой относительной погрешности ультразвукового канала измерения расхода модификаций счетчиков с врезным комплектом ультразвуковых преобразователей расхода составляют:

- ± (3 + 0,2/V) % - при однолучевом зондировании потока;

- ± (1,5 + 0,2/V) % - при двухлучевом зондировании потока, где V - числовое значение скорости потока в трубопроводе на участке установки врезных ультразвуковых преобразователей расхода, выраженное в м/с.

Остальные значения метрологических и технических характеристик счетчиков представлены в табл.8.

Таблица 8

сителя, °С

Номинальные диаметры (DN), габаритные размеры и масса РУ, а также габаритные размеры и масса ТС приведены в таблице 9.

Таблица 9

Примечание - Допускается увеличение общей длины и массы РУ за счет изменения длины участков РУ до и после мест установки ультразвуковых преобразователей расхода.
