Конструктивно установки УАПС-1, УАПС-1М и УАПС-1МГ выполнены в виде трех блоков в корпусах типа «Надел 75А».

В состав установок УАПС-1 и УАПС-1М, отличающихся между собой мощностью выходных измерительных сигналов напряжения и тока, входят:

• -  источник фиктивной мощности, состоящий из блока напряжений и блока токов;

• -  блок эталонного счетчика электрической энергии.

Источник фиктивной мощности формирует стандартные трехфазные системы измерительных сигналов напряжений и токов для питания поверяемых счетчиков.

Эталонный счетчик выполняет две функции:

• - управление источником фиктивной мощности;

• - измерение параметров измерительных сигналов и вычисление погрешности поверяемых счетчиков в процентах от результата собственных измерений.

Установка УАПС-1МГ отличается от установки УАПС-1М возможностью поверки счетчиков сигналами напряжения и тока сложной формы, содержащими высшие гармоники, нечетные гармоники и субгармоники основной частоты.

Установки работают под управлением персонального компьютера IBM PC. Передача информации между компьютером и установкой осуществляется по последовательному цифровому интерфейсу связи типа RS-232.

Требования к персональному компьютеру: частота процессора 300 МГц, RAM 64Мб, поддержка RS-232 (COM - порт), монитор, поддерживающий разрешение 800х600, ОС Win 98/Me.

В состав установки УАПС-1М/Р входит установка УАПС-1М, стол и блок гальванической развязки.

По условиям эксплуатации установки относятся к 1 группе ГОСТ 22261-94 с рабочим диапазоном температур (23±2) ^оС.

Внешний вид установок УАПС-1, УАПС-1М и УАПС-1МГ приведен на рисунке 1.

Внешний вид установок УАПС-1М/Р приведен на рисунке 2.

Рис. 1 - Внешний вид установок УАПС-1, УАПС-1М и УАПС-1МГ.

Рис. 2 - Внешний вид установок УАПС-1М/Р.

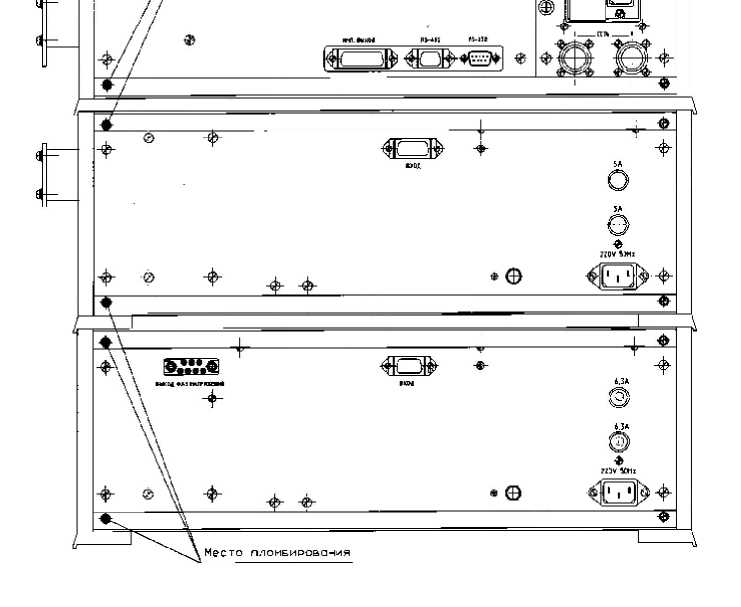

Пломбирование блоков установок УАПС-1, УАПС-1М, УАПС-1МГ и УАПС-1М/Р производится двумя мастичными пломбами, которые расположены на задней панели блоков в местах крепления верхней и нижней крышек. Схемы пломбирования блоков установок приведены на рисунках 3 и 4.

Место пломьироьания

/Дг—-ЛЬ лДг

•ytCJ'IV \T|l-

МкМ I

О<Ю»|

.4.1 <----Q      .j,

ТГ---TT    T-

*>«

« О

i.3A

O'

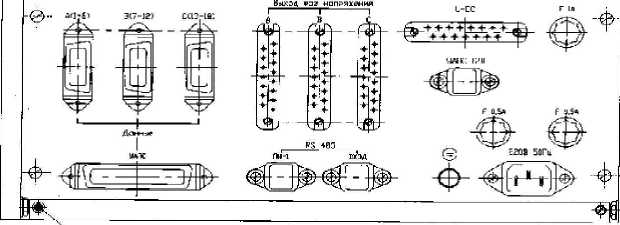

Рисунок 3 - Схема пломбировок блоков установок УАПС-1, УАПС-1М, УАПС-1МГ от несанкционированного допуска.

Кесто пломьирования

Рисунок 4 - Схема пломбировки блока гальванической развязки установки УАПС-1 М/Р от несанкционированного допуска

Место ПЛОМБИРОЗО! 1ИЯ

• - активной энергии

• - реактивной энергии

б) установки УАПС-1 М/Р:

• - активной энергии

• - реактивной энергии

Количество одновременно поверяемых установками УАПС-1, УАПС-1 М, УАПС-1МГ,

УАПС-1 М/Р однотипных счетчиков:

• - трехфазных

• - однофазных

Номинальные выходные напряжения (и_ном), В:

• - фазные........................................................................................57,7 и 230;

- линейные

синусоидальная с субгармониками;

Номинальная частота сигналов напряжения и тока, Гц.............................50 или 60.

Диапазон изменения частоты, %

Количество импульсных выходов

Количество импульсных входов

Постоянная эталонного счетчика, имп./(кВт-ч) и имп./(квар-ч).....................100 000.

Пределы допускаемой относительной погрешности измерения активной мощности и активной энергии прямого и обратного направлений при коэффициенте мощности от 0,5 до 1,0, % ................................................................................±0,15.

Пределы допускаемой относительной погрешности измерения реактивной мощности и реактивной энергии прямого и обратного направлений при коэффициенте мощности от 0,5 до 1,0, % ..................................................................................±0,30.

Пределы допускаемой дополнительной относительной погрешности измерения активной мощности и активной энергии, вызываемой наличием третьей гармоники в сигналах тока, %...........................................................................±0,05.

Пределы допускаемой дополнительной относительной погрешности измерения активной мощности и активной энергии в установке УАПС-1 МГ, вызываемой наличием пятой гармоники в сигналах тока и напряжения , %..............................................±0,15.

Пределы допускаемой дополнительной относительной погрешности измерения активной мощности и активной энергии в установке УАПС-1 МГ, вызываемой наличием

нечетных гармоник в сигналах тока, %................................................................±1,0.

Пределы допускаемой дополнительной относительной погрешности измерения активной мощности и активной энергии в установке УАПС-1 МГ, вызываемой наличием субгармоник в сигналах тока, %........................................................................±0,5.

Пределы допускаемой дополнительной относительной погрешности

измерения мощности и энергии установкой УАПС-1М/Р, %...................................±0,15.

Пределы допускаемой приведенной погрешности

измерения фазных и линейных напряжений, % .............................................±0,30 от и_ном.

Пределы допускаемой относительной погрешности измерения силы тока в рабочем диапазоне, %о ........................................± [0,3 + 0,08 (1ном/1 изм   1)],

где: 1ном - номинальное значение тока, 1_изм - измеренное значение тока.

Пределы допускаемой приведенной погрешности измерения силы тока в дополнительном диапазоне, %........................................±5 от 1_ном.

Пределы допускаемой приведенной погрешности

установки фазных и линейных напряжений, %................................................±0,30 от и_ном.

Пределы допускаемой приведенной погрешности

установки токов фаз в рабочем диапазоне, % ..............................................±0,30 от 1_ном.

Пределы допускаемой приведенной погрешности

установки токов фаз в дополнительном диапазоне, % .........................................±5 от 1_ном.

Нестабильность установленных значений напряжения и тока, %:

• ^{-  за 10 с}..........................................................................±^{0,01 от и}ном ⁽¹ном^);

• -  за 5 мин.....................................................................±0,03 от ином (1ном).

Пределы допускаемой относительной погрешности

установки частоты сигналов напряжения и тока, %............................................... ±0,05.

Пределы допускаемой абсолютной погрешности установки угла сдвига фаз между сигналами напряжения и тока........................................................................... ±0,6°.

Полная максимальная выходная мощность каждой фазы сигналов напряжения не менее, В •А:

• - для УАПС-1

• - для УАПС-1М и УАПС-1МГ

Полная максимальная выходная мощность каждой фазы сигналов тока не менее, В •А:

• - для УАПС-1

• - для УАПС-1М и УАПС-1МГ

Полная мощность, потребляемая установкой, не более, В •А:

• - для УАПС-1

• - для УАПС-1М и УАПС-1МГ

Полная мощность, потребляемая блоком гальванической развязки в установке

.УАПС-1М/Р, не более, В А

Средняя наработка на отказ, не менее, ч

Средний срок службы, не менее, лет

Масса блоков установки, не более, кг:

• -  блока эталонного счетчика

• -  блока напряжений

• -  блока токов

• -  блока гальванической развязки (только для УАПС-1М/Р)

• -  стола (только для УАПС-1М/Р)

Габаритные размеры блоков установки не более, мм:

• -  блока эталонного счетчика.......................................................... 480x475x213;

• -  блока напряжений...................................................................... 480x475x173;

• -  блока токов............................................................................ 480x475x173;

• -  блока гальванической развязки............................................... 360x475x173;

• -  стола.............................................................................. 1520x754x1215.
