Расширенная аналитика типа СИ
22348-12 — Весы электронные медицинские
seca 334, seca 354, seca 374, seca 383, seca 727, seca 728
Весы электронные медицинские seca 334, seca 354, seca 374, seca 383, seca 727, seca 728 (далее — весы) предназначены для определения массы детей.
Производитель
ID 25001Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 6990 поверок.
- Последний доступный год показал снижение активности на 72.1% к предыдущему году.
- Тип обслуживается как минимум 184 организациями; доля топ-5 организаций составляет 26.6% объёма поверок.
- Средневзвешенная цена поверки по рынку — 1073.04 руб., диапазон наблюдаемых цен: 589–1926 руб.
- В сегменте собственников найдено 368 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 54.6%.
- Средний наблюдаемый интервал между поверками по организациям — около 743 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2015 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| ООО "ЕДС МЕТРИКА" | 71 | 1 058,00 | 72 | 419 | 2 015,0 | 745 |
| ООО "ВЕССЕРВИС" | 67 | 1 058,00 | 134 | 432 | 2 015,0 | 744 |
| ООО "МЕДПОВЕРКА" | 62 | 1 058,00 | 149 | 432 | 2 015,0 | 744 |
| ООО "МЕТРОЛОГ" | 46 | 1 058,00 | 79 | 426 | 2 015,0 | 745 |
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА | 39 | 1 058,00 | 46 | 442 | 2 015,0 | 744 |
| ООО "СТАНДАРТ" | 33 | 1 058,00 | 51 | 428 | 2 015,0 | 745 |
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" | 33 | 791,00 | 5 | 223 | 2 015,0 | 725 |
| ООО "ЦМИ" | 32 | 1 058,00 | 45 | 419 | 2 015,0 | 745 |
| ООО"ВЕСПРОФ" | 27 | 1 058,00 | 86 | 432 | 2 015,0 | 744 |
| ООО "МЕДТЕХНИКА" РБ | 22 | 1 058,00 | 32 | 430 | 2 015,0 | 745 |
| АО "МЕДТЕХНИКА" | 22 | 1 058,00 | 22 | 442 | 2 015,0 | 744 |
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" | 19 | 1 058,00 | 46 | 430 | 2 015,0 | 745 |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" | 18 | 1 058,00 | 44 | 430 | 2 015,0 | 745 |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" | 18 | 1 058,00 | 21 | 439 | 2 015,0 | 744 |
| ООО "МЕТРОН М" | 16 | 1 058,00 | 35 | 430 | 2 015,0 | 745 |
| ООО "ДЮКОМ" | 15 | 1 286,00 | 6 | 220 | 2 015,0 | 726 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | 15 | 1 058,00 | 61 | 419 | 2 015,0 | 745 |
| ООО "ФЕРРАТА" | 15 | 1 058,00 | 30 | 432 | 2 015,0 | 744 |
| ФБУ "ПРИОКСКИЙ ЦСМ" | 14 | 1 058,00 | 22 | 419 | 2 015,0 | 745 |
| ФБУ "ИРКУТСКИЙ ЦСМ" | 12 | 1 058,00 | 40 | 430 | 2 015,0 | 745 |
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" | 10 | 1 058,00 | 10 | 419 | 2 015,0 | 745 |
| ООО "КОМПАНИЯ КИЛЬ-КАЗАНЬ" | 10 | 1 058,00 | 20 | 430 | 2 015,0 | 745 |
| ООО "ДИКСИОН" | 10 | 1 058,00 | 66 | 432 | 2 015,0 | 744 |
| ООО "ЭТАЛОН-МЕД" | 10 | 1 058,00 | 20 | 432 | 2 015,0 | 744 |
| ГАУ ИНПЦ "ГОРМЕДТЕХНИКА" | 9 | 1 058,00 | 9 | 419 | 2 015,0 | 745 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| юридическое лицо | Юрлица | 405 | 762 | 3313271 |
| юр.лицо | Юрлица | 94 | 128 | 111799 |
| АО ГК "Медси" | Юрлица | 65 | 85 | 225 |
| ГБУЗ ЯНАО "Ноябрьская ЦГБ", ИНН 8905018707 | Юрлица | 47 | 48 | 135 |
| ГБУЗ ЯНАО "Ноябрьская ЦГБ", ИНН 8905018707 | Юрлица | 46 | 49 | 700 |
| ГБУЗ ЯНАО «Ноябрьская ЦГБ», ИНН 8905018707 | Юрлица | 46 | 46 | 299 |
| Юр. Лицо | Юрлица | 45 | 45 | 625345 |
| ГБУЗ ЯНАО "Ноябрьская ЦГБ" ИНН: 8905018707 | Юрлица | 43 | 43 | 330 |
| ГБУЗ СК "Кисловодская ГДБ" | Юрлица | 35 | 35 | 358 |
| ФГБУ "НМИЦ ЭНДОКРИНОЛОГИИ" МИНЗДРАВА РОССИИ | Юрлица | 33 | 71 | 261 |
| ГБУЗ "Салехардская ОКБ" | Юрлица | 33 | 33 | 534 |
| ГБУЗ "ГКБ им. Ф.И. Иноземцева ДЗМ" | Юрлица | 32 | 62 | 324 |
| АО "ЕМЦ" | Юрлица | 30 | 47 | 374 |
| ГБУЗ "ГКБ № 67 им. Л.А. Ворохобова ДЗМ" | Юрлица | 27 | 27 | 21 |
| ГБУЗ "СОКБ" | Юрлица | 27 | 27 | 107 |
| ГБУЗ "МКНИЦ Больница 52 ДЗМ" | Юрлица | 26 | 26 | 31 |
| ГБУЗ РКБ ИМ. Г.Г.КУВАТОВА | Юрлица | 24 | 36 | 567 |
| ООО ЦСМ "Здравица" | Юрлица | 21 | 36 | 160 |
| ГБУЗ Республиканская клиническая больница им.Куватова | Юрлица | 20 | 20 | 609 |
| ФГБУ «НМИЦ ДГОИ им. Дмитрия Рогачева» Минздрава России | Юрлица | 19 | 19 | 242 |
| Общество с ограниченной ответственностью "МедЭксперт" | Юрлица | 19 | 19 | 148 |
| ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ЗДРАВООХРАНЕНИЯ АРХАНГЕЛЬСКОЙ ОБЛАСТИ "АРХАНГЕЛЬСКАЯ ОБЛАСТНАЯ КЛИНИЧЕСКАЯ БОЛЬНИЦА" | Юрлица | 18 | 31 | 759 |
| Общество с ограниченной ответственностью "МНОГОПРОФИЛЬНАЯ КЛИНИКА СЕСТРОРЕЦКАЯ" | Юрлица | 18 | 30 | 241 |
| ООО "МЕДЭКСПЕРТ" | Юрлица | 15 | 16 | 29 |
| РДКБ ФГАОУ ВО РНИМУ им. Н.И. Пирогова Минздрава России | Юрлица | 15 | 15 | 311 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| 70a9f682-39b6-186f-41ad-4e39e8261942 | 22348-12 | 2022-09-01 | — | актуальная |
| c3b5f9a6-2dae-00d1-820f-5e0d55e5b059 | 22348-12 | 2022-07-01 | 2022-09-01 | архивная |
| 2e6b7e69-e053-79b9-8097-e1124dab44bf | 22348-12 | 2020-05-07 | 2022-07-01 | архивная |
Внешний вид и иллюстрации
Программное обеспечение
Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Для защиты от несанкционированного доступа и настройки корпус весов пломбируется (рисунок 2). Кроме того, защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Уровень защиты от преднамеренных и непреднамеренных воздействий «А» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1. Идентификационные данные ПО наносятся на маркировочную табличку весов.
Таблица 1 — Идентификационные данные ПО
|
Модель весов |
Наименова ние программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
seca 334 |
не применяется |
не применяется |
V1.45 |
не применяется |
не применяется |
|
seca 354 |
не применяется |
не применяется |
V1.45 |
не применяется |
не применяется |
|
seca 374 |
не применяется |
не применяется |
D |
не применяется |
не применяется |
|
seca 383 |
не применяется |
не применяется |
V1.45 |
не применяется |
не применяется |
|
seca 727 |
не применяется |
не применяется |
F |
не применяется |
не применяется |
|
seca 728 |
не применяется |
не применяется |
F |
не применяется |
не применяется |
Нормативная информация
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документах: «Весы электронные
«Использование»;
«Весы электронные «Использование»;
«Весы электронные «Использование»;
«Весы электронные «Использование»;
медицинские
медицинские
медицинские
медицинские
seca
seca
seca
seca
334.
354.
374.
383.
Инструкция
Инструкция
Инструкция
Инструкция
по
по
по
по
использованию»,
использованию»,
использованию»,
использованию»,
раздел
раздел
раздел
раздел
«Весы электронные медицинские seca 727, seca 728. Инструкция по использованию», раздел «Взвешивание».
Нормативные и технические документы
-
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы «seca gmbh & co. kg.».
Поверка
осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные ПО наносятся на маркировочную табличку весов. Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1—2009.
Заявитель
Юридический адрес: 121352, г. Москва, ул. Кременчугская, д.5, к.1-222
Фактический адрес: 119334, г. Москва, 5-й Донской проезд, д. 15, стр.2
тел.: (495) 232-50-74, (495) 961-00-36
http://www.specialmed.ru; e-mail: sale@specialmed.ru
Изготовители Фирма «seca gmbh & co. kg.», Германия
Hammer Steindamm 9-25, 22089 Hamburg, Germany
Тел.: +49 40 20 00 00 0. Факс +49 40 20 00 00 50
http://www.seca.com;e-mail: info@seca.com
Испытательный центр
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
http://www.vniims.ru
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, электронное весоизмерительное устройство с показывающим устройством (дисплеем с цифровой индикацией).

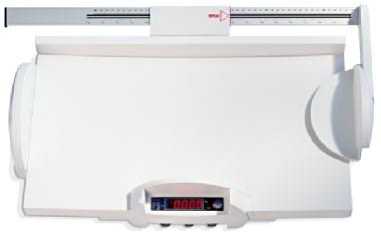

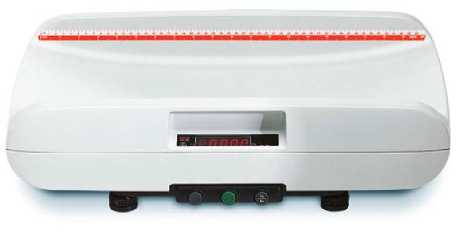

Общий вид весов представлен на рисунке 1.
Весы seca 334
Весы seca 354
Весы seca 727
Весы seca 728
Рисунок 1 — Общий вид весов
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого тела деформации упругого элемента весоизмерительного тензорезисторного датчика в аналоговый электрический сигнал, пропорциональный массе. Этот сигнал поступает в весоизмерительное устройство, где происходит его преобразование в цифровой код, определение значения массы, отображение результата измерений.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
-
- устройство первоначальной установки нуля (T.2.7.2.4);
-
- устройство слежения за нулем (T.2.7.3);
-
- устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);
-
- запоминающее устройство — для весов seca 334, seca 374, seca 383, seca 354 (4.4.6);
-
- устройство обнаружения промахов — для весов seca 727, seca 728 (5.2);
-
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
-
- устройство выбора единиц измерений (2.1);
-
- демпфирование — для весов seca 374 (4.3.4);
-
- устройство установки по уровню (Т.2.7.1);
Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой.

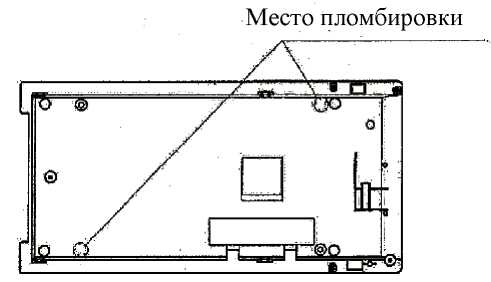

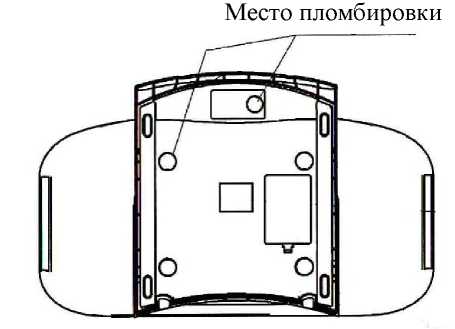

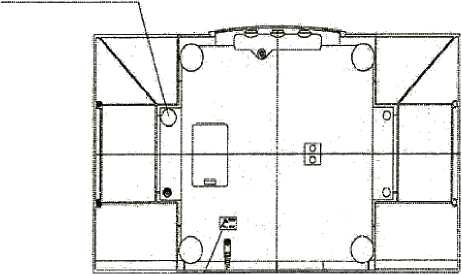

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Весы seca 354, seca 383 (вид снизу)
Весы seca 334, seca 374 (вид снизу)
Место пломбировки
Весы seca 727, seca 728 (вид снизу)
Рисунок 2 — Схема пломбировки от несанкционированного доступа
Модификации весов отличаются исполнением грузоприемного устройства (рисунок 1), наличием ростомера (по заказу для весов seca 334, seca 374, seca 728) а также метрологическими и техническими характеристиками (таблицы 1 — 3).
Весы .......................................................................................................................................1 шт.
Руководство по эксплуатации .............................................................................................1 шт.
Ростомер (по заказу для весов seca 334, seca 374, seca 727, seca 728).............................1 шт.
|
Таблица 2 — Метрологические ха |
рактеристики однодиапазонных весов | |||
|
Метрологическая характеристика |
Весы | |||
|
seca 334 |
seca 727 |
seca 728 |
seca 354 | |
|
Класс точности по ГОСТ Р 53228-2008 |
I |
[I | ||
|
Максимальная нагрузка, Max, г |
20000 |
15000 |
15000 |
20000 |
|
Поверочное деление, e действительная цена деления шкалы, d, e=d, г |
10 |
5 |
5 |
20 |
|
Число поверочных делений, n |
2000 |
3000 |
3000 |
1000 |
|
Диапазон уравновешивания тары, кг |
20 |
0,4 |
0,4 |
20 |
|
Диапазон температур, оС |
от + 10 до + 40 | |||
|
Таблица 3 — Метрологические характеристики многодиапазонных весов | ||||
|
Метрологическая характеристика |
Весы | |||
|
seca 374 |
seca 383 | |||
|
Класс точности по ГОСТ Р 53228-2008 |
I |
[I | ||
|
Максимальная нагрузка, г | ||||
|
Диапазон взвешивания W1 (Max1) |
7500 |
20000 | ||
|
Диапазон взвешивания W2 (Max2) |
20000 |
50000 | ||
|
Поверочное деление, e действительная | ||||
|
цена деления шкалы, d, e=d, г | ||||
|
Диапазон взвешивания W1 (Max1) |
5 |
20 | ||
|
Диапазон взвешивания W2 (Max2) |
10 |
50 | ||
|
Число поверочных делений, n | ||||
|
Диапазон взвешивания W1 (Max1) |
1500 |
1000 | ||
|
Диапазон взвешивания W2 (Max2) |
2000 |
1000 | ||
|
Диапазон уравновешивания тары, кг |
20 |
50 | ||
|
Диапазон температур, оС |
от + 10 до + 40 | |||
Таблица 4 — Технические характеристики
|
Характеристика |
Модификации | |||||
|
seca 334 |
seca 374 |
seca 727 |
seca 728 |
seca 383 |
seca 354 | |
|
Параметры электропитания от источника постоянного тока: напряжение, В |
9 |
9 |
9 |
9 |
9 |
6 |
|
потребляемая сила тока, мА, не более |
25 |
25 |
35 |
35 |
30 |
20 |
|
Параметры электропитания от сети переменного тока при использовании сетевого адаптера: |
220 +10% |
220 +10% |
220 +10% |
220 +10% | ||
|
напряжение, В частота, Гц |
220 -15% 50±1 |
220 -15% 50±1 |
220 -15% 50±1 |
220 -15% 50±1 |
- |
- |
|
Масса весов, кг, не более |
3,0 |
3,2 |
5,0 |
5,0 |
2,5 |
2,5 |
|
Габаритные размеры (высота; |
106; 640; |
190; 620; |
151; 551; |
163;551; |
165; 550; |
165; 550; |
|
ширина; глубина), мм, не более |
300 |
358 |
320 |
320 |
330 |
330 |
