Наименование

Обозначение

Количество

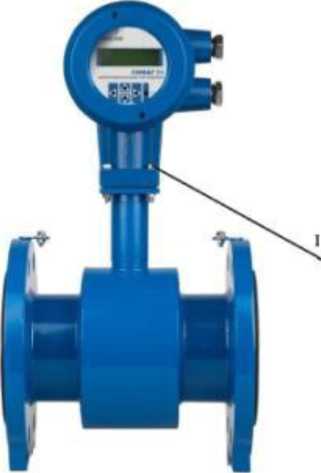

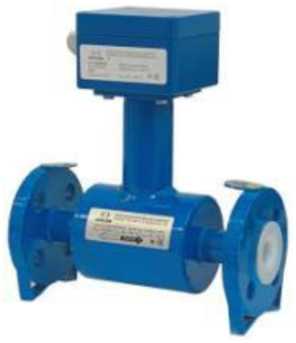

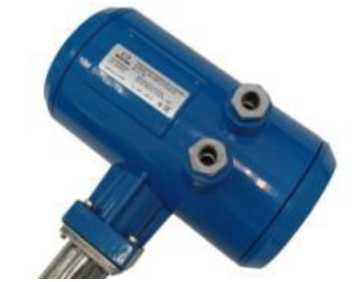

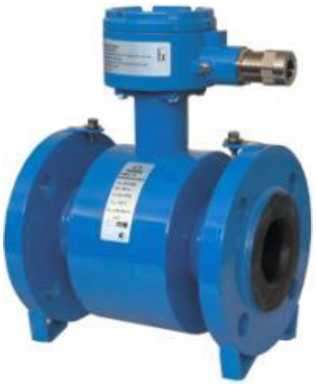

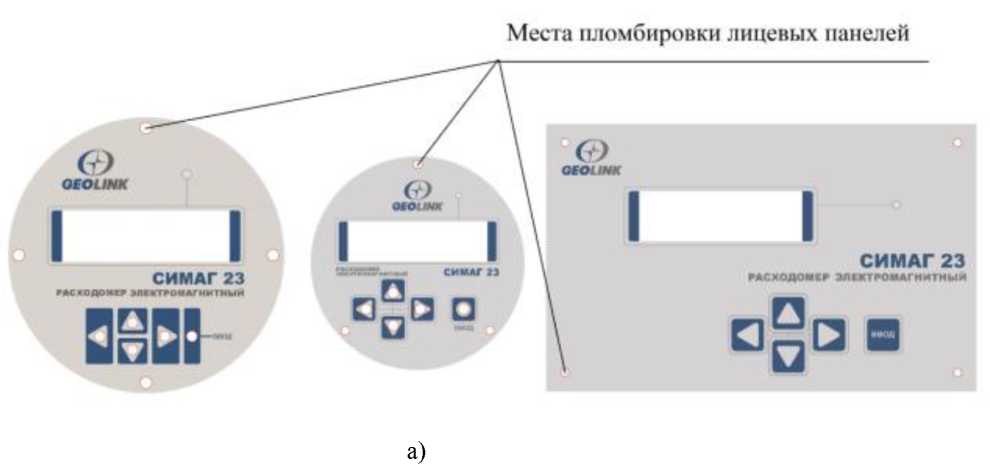

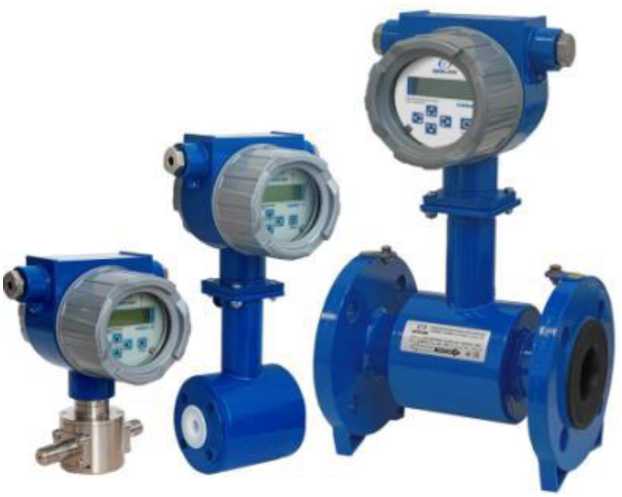

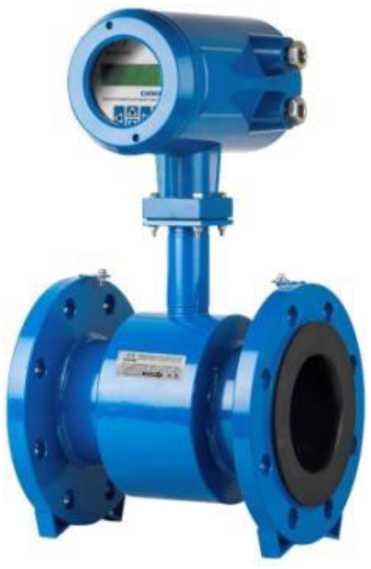

Расходомер электромагнитный

СИМАГ 23

1 шт.

Соединительный кабель ¹⁾

-

1 шт.

Паспорт

ПМЕК.407111.010 ПС

1 экз.

Руководство по эксплуатации

ПМЕК.407111.010 РЭ

1 экз.

¹⁾ При раздельном или комбинированном исполнении, по запросу, с указанием длины

Наименование характеристики

Значение для класса точности

А (А1)

В (В1)

С (С1)

D (D1)

Диаметр условного прохода (Ду)

от 5 до

от 2 до

от 2 до

от 2 до

1600

1600

1000

1000

Динамический диапазон расходов

1:250

(1:200)

1:125

(1:100)

1:62,5

(1:50)

1:30

(1:25)

Пределы допускаемой, приведенной к переходному расходу, погрешности измерений объёмного расхода в диапазонах расходов, %

Qmin < Q < Qt ¹⁾

±1

±0,5

±0,25

±0,2

Qmin < Q < Qt для расходомеров с Ду от 2 до 8 мм

±1

±0,5

±0,3

±0,25

Qmin < Q < Qt при имитационной поверке ²⁾ с «Поток-Т»

±1

±0,6

±0,5

±0,5

Qmin < Q < Qt при имитационной поверке ²⁾ с «Артчек»

±1

±0,75

±0,75

±0,75

Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазонах расходов, %

Qt < Q < Qmax ³⁾

±1

±0,5

±0,25

±0,2

Qt < Q < Qmax для расходомеров с Ду от 2 до 8 мм

±1

±0,5

±0,3

±0,25

Qt < Q < Qmax при имитационной поверке ²⁾ с «Поток-Т»

±1

±0,6

±0,5

±0,5

Qt < Q < Qmax при имитационной поверке ²⁾ с «Артчек»

±1

±0,75

±0,75

±0,75

Диапазон измерений объемного расхода, м³/ч

от 0,0011 до 90477,9

Рабочий диапазон частотного выхода, Г ц

от 0,1 до 3000

Пределы допускаемой относительной погрешности

воспроизведения значения объёмного расхода по

±0,05

частотному выходу, %

Выходной токовый сигнал, мА

от 4 до 20

Пределы допускаемой приведенной к диапазону

токового выхода погрешности преобразования

±0,5

объемного расхода в токовый выходной сигнал, %

±0,05 (опция)

Наименование параметра

Значение

Избыточное давление измеряемой среды, МПа, не более

10

Диапазон температур измеряемой среды, °С

от -60 до +180

Условия эксплуатации:

- температура окружающей среды °С

от -60 до +70

- относительная влажность при температуре 35 °С без конденсации влаги, %, не более

98

- атмосферное давление, кПа

от 84,0 до 106,7

Напряжение питания переменного тока частотой 50/60 Гц, В

от 110 до 250

Напряжение питания постоянного тока, В

от 12 до 48

Потребляемая мощность, не более:

- для расходомеров с питанием от источника постоянного тока, В^А

9

- для расходомеров с питанием от источника переменного тока, Вт

9

Длина соединительного электрического кабеля между сенсором и электронным блоком:

- раздельного исполнения, не более, м

200

- комбинированного исполнения, не более, м

1200

Габаритные размеры сенсора, мм, не более:

- высота

2000

- ширина

1950

- длина

2000

Масса сенсора, кг, не более

1200

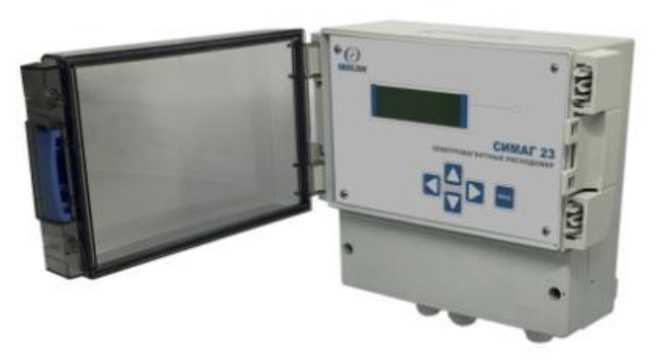

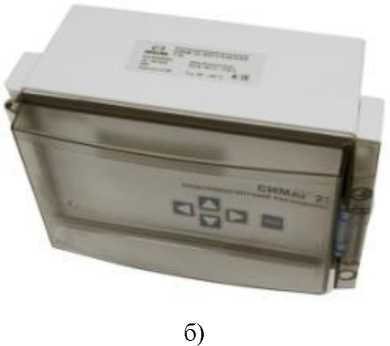

Габаритные размеры электронного блока раздельного и комбинированного исполнения, мм, не более:

- высота

205

- ширина

205

- глубина

115

Масса электронного блока раздельного и комбинированного исполнения, кг, не более

1,5

Габаритные размеры электронного блока раздельного исполнения 1, мм, не более:

- высота

240

- ширина

180

- глубина

235

Масса электронного блока раздельного исполнения 1, кг, не более

3,5

Габаритные размеры электронного блока раздельного исполнения 2, мм, не более:

- высота

210

- ширина

180

- глубина

180

Масса электронного блока раздельного исполнения 2, кг, не более

1,8

Степень защиты электронного блока раздельного и комбинированного исполнения от внешних воздействий по ГОСТ 14254-2015

IP65/67/68

Степень защиты сенсора расходомера раздельного исполнения от внешних воздействий по ГОСТ 14254-2015

IP67/68

Степень защиты расходомера компактного исполнения от внешних воздействий по ГОСТ 14254-2015

IP67/68

Средний срок службы, лет

15

Средняя наработка на отказ, ч

150000
