Номер по Госреестру СИ: 84710-22
84710-22 Анализаторы влаги
(COMPUTRAC Vapor Pro XL)
Назначение средства измерений:
Анализаторы влаги COMPUTRAC Vapor Pro XL (далее - анализаторы) предназначены для измерений массовой доли влаги (влажности) в монолитных, листовых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях по специально разработанным методикам измерений.

Внешний вид.
Анализаторы влаги
Рисунок № 1
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (ПО), позволяющим управлять параметрами измерений, сохранять настройки анализатора, результаты измерений. ПО анализатора заложено при производстве и защищено от доступа и изменения, может быть обновлено до актуальной версии с флеш-накопителя при получении соответствующих файлов от производителя.
ПО анализаторов обеспечивает хранение до 250 программ сушки (включая заводские тестовые программы), и до 1000 результатов анализа (при этом последние 100 результатов анализа сохраняются в том числе, в графическом виде, включая промежуточные результаты измерений).
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик. Уровень защиты программного обеспечения анализатора «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
COMPUTRAC Vapor Pro |
Номер версии ПО |
не ниже 1.00 |
Цифровой идентификатор ПО |
- |
Лист № 3
Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель анализатора методом наклейки.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 15 «Определение оптимальных параметров измерений» и разделе 16 «Выполнение измерений» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам влаги COMPUTRAC Vapor Pro XLПриказ Федерального агентства по техническому регулированию и метрологии № 2832 от 29 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»
Приказ Федерального агентства по техническому регулированию и метрологии № 2818 от 29.12.2018 года «Об утверждении государственной поверочной схемы для средств измерений массы».
Техническая документация фирмы «AMETEK Brookfield», США
Изготовитель
Фирма «AMETEK Brookfield», СШААдрес: 3375 North Delaware Street, Chandler, AZ, 85225 U.S.A.
Телефон: +1-602-281-1745, факс: +1-602-281-1745
Web-сайт: www.brookfieldengrneering.com
Е-mail: sal esall. azic@ametek. com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): (343) 350-26-18, (343) 350-20-39
Web-сайт: http://www.uniim.ru/
Принцип действия анализатора основан на непрерывном измерении полимерным датчиком относительной влажности паро-газовой смеси, выделяющейся из анализируемой пробы при нагреве и переносимой газом-носителем. При проведении анализа проба заданной массы помещается в герметически закрытый стеклянный флакон, который автоматически загружается в печь с заданной температурой. Содержимое флакона продувается постоянным потоком газа-носителя, в качестве которого применяется осушенный воздух или азот. Содержание влаги в паро-газовой отводимой смеси непрерывно определяется датчиком относительной влажности. В момент, когда влажность отводимой смеси снижается до установленного критерия остановки анализа, измерение автоматически прекращается. По завершении измерений программное обеспечение анализатора автоматически рассчитывает количество и массовую долю воды в пробе. Масса пробы вводится оператором с панели блока управления или считывается автоматически с подключенных весов. В анализаторе предусмотрены предварительная продувка стеклянного флакона для удаления остаточной влаги или проведение холостого опыта.
Анализатор представляет собой стационарный прибор настольного исполнения, и состоит из измерительного блока, включающего печь, загрузчик флакона, регулятор потока газа, датчик относительной влажности, блока управления с сенсорной панелью и блока осушки газа. К загрузчику флаконов может быть установлен автоподатчик проб.
Отображение заданных параметров сушки, текущих результатов измерения (величина дрейфа, текущее количество воды в пробе) и конечных результатов измерения (абсолютное содержание воды в пробе и массовая доля воды в пробе) осуществляется сенсорной панелью.
На задней панели анализатора расположен разъем для подключения баллонов со сжатым газом или генератора сухого воздуха, давление на входе в анализатор от 118 до 152 кПа и 100 кПа соответственно.
Анализатор имеет следующие интерфейсы: USB для подключения принтера, клавиатуры или флеш-накопителя, последовательный порт для весов и юстировки температуры печи, USB-разъем для подключения к персональному компьютеру, Ethernet.
Анализатор может быть дооснащен комплектом для юстировки температуры и расходными материалами для юстировки определения воды.
Лист № 2
Всего листов 5
Маркировочные таблички с серийным номером, наименованием и производителем анализатора расположены: одна на передней панели анализатора методом наклейки, вторая на задней панели типографским способом. Серийный номер имеет цифровой формат.
Общий вид анализатора представлен на рисунке 1.

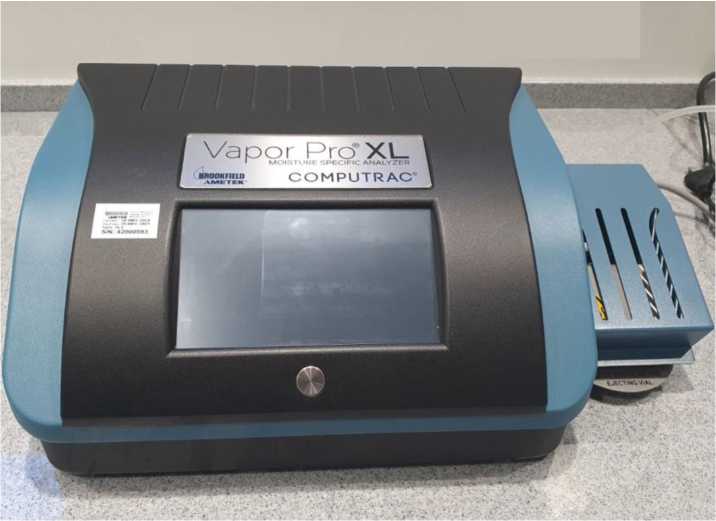

Рисунок 1 - Общий вид анализатора
Пломбирование и нанесение знака поверки на анализатор не предусмотрено.
аблица 4 -
Наименование |
Обозначение |
Количество |
1 Анализатор влаги |
COMPUTRAC Vapor Pro XL |
1 шт. |
2 Руководство по эксплуатации |
- |
1 экз. |
3 Принадлежности для анализатора |
- |
1 шт. |
4 Комплект для юстировки температуры |
990-0165 |
1 шт. |
5 Расходные материалы для юстировки определения воды (комплект):
|
990-0229 990-0207 990-0150 |
1 шт. |
Примечание к таблице - позиции 4, 5 поставляются по отдельному заказу. |
'аблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений массовой доли воды, % |
от 0,001 до 100 |
Пределы допускаемой относительной погрешности измерений массовой доли воды, %, в поддиапазонах измерений: от 0,001 до 0,1 % включ. св. 0,1 до 100 % включ. |
± 15 ± 10 |
Пределы допускаемого относительного среднеквадратичного отклонения результатов измерений массовой доли воды, % в поддиапазонах измерений: от 0,001 до 0,1 % включ. св. 0,1 до 100 % включ. |
5 3 |
'аблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон устанавливаемых температур сушки, °С |
от 25 до 300 |
Дискретность устанавливаемых температур сушки, °С |
1 |
Г абаритные размеры, мм, не более | |
- длина |
470 |
- высота |
279 |
- ширина |
172 |
Масса, кг, не более |
8 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 220 до 240 |
- частота переменного тока, Гц |
50/60 |
Потребляемая мощность, В^А, не более |
800 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от 5 до 40 |
- относительная влажность воздуха, %, не более | |
при температурах от 5 °С до 30°С |
80 |
при температурах от 30 °С до 40°С |
50 |
