Номер по Госреестру СИ: 79560-20
79560-20 Системы измерительные многоцелевые
("Пульсар")
Назначение средства измерений:
Системы измерительные многоцелевые «Пульсар» предназначены для измерений скорости движения приближающихся и удаляющихся транспортных средств (далее ТС), а также для измерений текущего времени, синхронизированного с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат систем.
Внешний вид.
Системы измерительные многоцелевые
Рисунок № 1
Внешний вид.
Системы измерительные многоцелевые
Рисунок № 2
Внешний вид.
Системы измерительные многоцелевые
Рисунок № 3
Внешний вид.
Системы измерительные многоцелевые
Рисунок № 4
Внешний вид.
Системы измерительные многоцелевые
Рисунок № 5
Внешний вид.
Системы измерительные многоцелевые
Рисунок № 6
Внешний вид.
Системы измерительные многоцелевые
Рисунок № 7
Внешний вид.
Системы измерительные многоцелевые
Рисунок № 8
Внешний вид.
Системы измерительные многоцелевые
Рисунок № 9
Общие сведения
Дата публикации -
Срок свидетельства - 06.11.2025
Номер записи -
ID в реестре СИ - 1383528
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Пульсар, ПУЛЬС, Нет модификации, нет, "Пульсар",
Производитель
Изготовитель - Общество с ограниченной ответственностью "СофИТ" (ООО "СофИТ")
Страна - РОССИЯ
Населенный пункт - г. Ставрополь
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1417
Выдано извещений - 4
Кол-во периодических поверок - 499
Кол-во средств измерений - 680
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 912 дн.
Приказы РСТ, где упоминается данный тип СИ
№866 от 2024.04.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (19)
№1061 от 2024.04.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№1462 от 2024.06.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (14)
Наличие аналогов СИ: Системы измерительные многоцелевые ("Пульсар")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "СофИТ" (ООО "СофИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79560-20 06.11.2025 |
Системы измерительные многоцелевые, "Пульсар" Общество с ограниченной ответственностью "СофИТ" (ООО "СофИТ") (РОССИЯ г. Ставрополь) |
ОТ МП |
2 года |
Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.
«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.
Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Системы измерительные многоцелевые ("Пульсар")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТАТМЕТРОЛОГИЯ" (RA.RU.311659) | 14 | 0 | 14 | 0 | 0 | 0 | 0 | |||
| ООО "ВТК СЕРВИС" (RA.RU.312815) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 45 | 40 | 5 | 0 | 45 | 40 | 5 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 574 | 504 | 70 | 0 | 448 | 405 | 43 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 79 | 62 | 6 | 73 | 0 | 73 | 0 | 73 | |
| ООО "ГОРВОДОУЧЕТ" (RA.RU.312363) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 13 | 0 | 13 | 1 | 13 | 0 | 13 | ||
| ИП Субоч А.М. (RA.RU.313429) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 591 | 306 | 352 | 239 | 0 | 513 | 352 | 161 | ||
| ООО "СПЕЦГИДРОСЕРВИС" (RA.RU.312180) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "РУСТЕСТ" (RA.RU.314192) | 10 | 0 | 10 | 0 | 0 | 0 | 0 | |||
| ООО "БИС" (RA.RU.312574) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 24 | 0 | 24 | 0 | 0 | 0 | 0 | ||
| ООО "СИТИПЛАН" (RA.RU.312247) | 23 | 3 | 0 | 23 | 3 | 3 | 0 | 3 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ+" (RA.RU.313620) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 15 | 15 | 15 | 0 | 0 | 15 | 15 | 0 | |
| ООО "ГОРВОДОУЧЕТ+" (RA.RU.312363) | 6 | 0 | 6 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы измерительные многоцелевые ("Пульсар")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4260 | 12052 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
19844 | 12052 |
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) представляет собой отдельный программный модуль. Защита от изменения метрологически значимой части ПО реализована путем установки электронных ключей.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2- Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Pulsar |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2.8 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус систем с помощью этикетки, выполненной типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерительным «Пульсар»Системы измерительные «Пульсар». Технические условия 26.5 1.66-006-28047664-2020ТУ
Поверка
Поверкаосуществляется по документу 651-20-045 МП «ГСИ. Системы измерительные многоцелевые «Пульсар». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 31.08.2020 г.
Основные средства поверки:
-
- имитатор скорости движения транспортных средств «СПСАН-3М», регистрационный номер 73015-18;
-
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15;
-
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM и NV08C CSM-DR, регистрационный номер 52614-13;
-
- имитаторы сигналов СН-3803М, регистрационный номер 54309-13;
-
- курвиметр полевой КП-230 РДТ, регистрационный номер 51836-12;
- дальномер лазерный ADA Cosmo 100, регистрационный номер 69904-17;
-
- частотомер универсальный CNT -91, регистрационный номер 41567-09;
-
- осциллографы цифровые запоминающие С8-205/4, регистрационный номер 64767-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
Изготовитель
Общество с ограниченной ответственностью «СофИТ» (ООО «СофИТ»)ИНН 2635234020
Адрес: 355000, Ставропольский край, г. Ставрополь, Старомарьевское шоссе, д.32, помещение 316
Телефон (факс): 8 (8652)216-677
E-mail: info@sofitlabs.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»Адрес: 141570, Московская область, г. Солнечногорск, р.п. Менделеево
Телефон (факс): 8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия систем при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав систем, автоматической синхронизации шкалы времени системы с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые системами.
Принцип действия систем при измерении скорости ТС радиолокационным методом основан на измерении разности частоты высокочастотных сигналов при отражении от ТС (эффект Доплера).
Принцип действия систем при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении расстояния, пройденного ТС в зоне контроля за известный интервал времени.
Принцип действия систем при измерении скорости на контролируемом участке основан на измерении расстояния, пройденного ТС, и интервала времени, за которое это расстояние пройдено.
Все измерения проводятся в автоматическом режиме.
Перечень компонентов систем, их состав и краткое описание функций представлен в
таблице 1.
Таблица 1
Вычислительный
контролер малый
Состав и краткое описание функций
Предназначен для измерений скорости движения ТС, для измерений текущего времени и определения координат систем, а также для питания оконечных компонентов систем.
Состоит из вычислительного блока, климатического контроллера, модуля навигации и времени, модуля связи и преобразователя напряжения.
К контроллеру возможно подключение до 8 видеокамер (4 распознающих и 4 обзорных)
Вычислительный контроллер
Фоторадарный вычислительный блок
Фото вычислительный блок

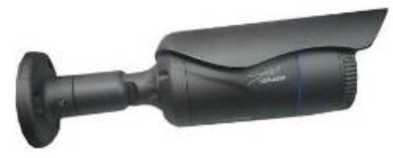

Видеокамера распознающая
Видеокамера обзорная
Предназначен для измерений скорости движения ТС, для измерений текущего времени и определения координат систем, а также для питания оконечных компонентов систем.
Состоит из вычислительного блока, климатического контроллера, модуля навигации и времени, модуля связи и преобразователя напряжения.
К контроллеру возможно подключение до 16 видеокамер (8 распознающих и 8 обзорных).
Предназначен для измерений скорости движения ТС в зоне контроля и на контролируемом участке, а также для измерений текущего времени, определения координат систем и фиксации государственных регистрационных знаков (ГРЗ) ТС.
Состоит из радарного модуля, видеокамеры, вычислительного блока, климатического контроллера, модуля навигации и времени, встроенного ИК-прожектора, модуля связи. В качестве дополнительного источника подсветки может использоваться импульсный ИК-прожектор.
Фоторадарный вычислительный блок может поставляться в стационарном и мобильном исполнении на штативе.________________________
Предназначен для измерений скорости движения ТС, а также для измерений текущего времени лов времени), определения координат систем, фиксации ГРЗ ТС.
Состоит из видеокамеры, вычислительного блока, климатического контроллера, модуля навигации и времени, встроенного ИК-прожектора, модуля связи.
Фото вычислительный блок поставляется только в стационарном исполнении.
В качестве дополнительного источника подсветки может использоваться импульсный ИК-прожектор.
Предназначена (совместно с вычислительными контроллерами) для измерений скорости движения ТС, а также для фиксации ГРЗ ТС. Устанавливаются совместно с ИК-прожекторами.
Предназначена для фото-видео съемки дорожной ситуации для обеспечения полной доказательной базы факта нарушения. Не предназначена для измерений.
Работает совместно с к любым из вычислительных контроллеров, а также с фоторадарным или фото вычислительным блоками.
м
Видеокамера распознающая поворотная

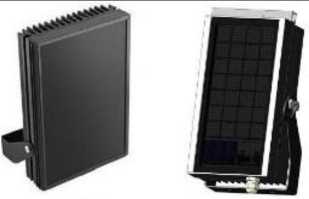

ИК-прожекторы
Коммутационный блок
Предназначены для фото-видео съемки дорожной ситуации для обеспечения полной доказательной базы факта нарушения. Видеокамера распознающая поворотная имеет возможность вращения по горизонтали на 360°.
Предназначена для обеспечения контроля дорожной ситуации и фото-видео фиксации ТС. Подключается к любому из вычислительных контроллеров.__________________________________
Обеспечивают работу систем в любое время суток без дополнительного освещения . Имеется два типа ИК-прожекторов: импульсный и непрерывного действия.
Предназначен для питания фото-блоков и оконечных компонентов систем, а также для связи между несколькими компонентами систем.
Способы установки системы указаны в Руков одстве по эксплуатации
В зависимости от решаемых задач, из компонентов формируются фитералы, представляющий собой законченный комплект, работающий автономно в автоматическом режиме.

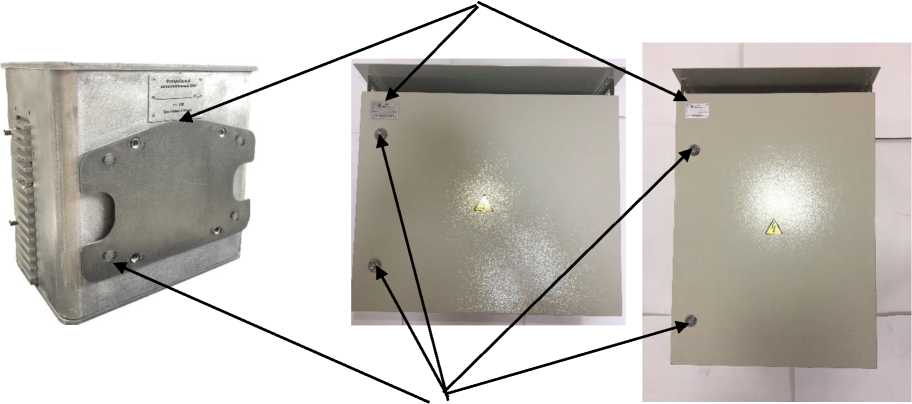

Схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа представлена на рисунке 1.
Места нанесения знака утверждения типа
Места пломбировки от несанкционированного доступа
Рисунок 1 - Схема пломбировки от несанкционированного доступа и места нанесения знака утверждения типа

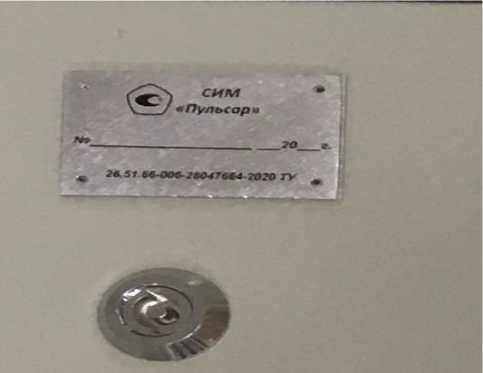

Пример маркировки систем представлен на рисунке 2.
Рисунок 2 Пример маркировки систем
Таблица 5 - Комплектность систем
|
Наименование |
Обозначение |
Количество |
|
Системы измерительные многоцелевые: Фоторадарный вычислительный блок Фото вычислительный блок Вычислительный контроллер Вычислительный контроллер малый Видеокамера распознающая Видеокамера распознающая поворотная Видеокамера обзорная ИК-прожектор непрерывного действия ИК-прожектор импульсный Коммутационный блок |
«Пульсар» |
до 2* шт. до 2* шт. до 2* шт. до 2* шт. до 8* шт. до 8* шт. до 8* шт. до 10* шт. до 8* шт. до 4* шт. |
|
Формуляр |
26.51.66-008-28047664-2020 ФО |
1 экз. |
|
Руководство по эксплуатации |
26.51.66-007-28047664-2020 РЭ |
1 экз. |
|
Свидетельство о первичной поверке |
1 экз. | |
|
Методика поверки |
651-20-045 МП |
1 экз. |
|
*- количество определяется по заказу. | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения ТС, км/ч
|
от 1 до 350 от 0 до 350 от 0 до 350 |
|
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС:
|
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени систем с национальной шкалой времени UTC(SU), мкс |
±10 |
|
Границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат систем, м |
±3 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Несущая частота радиолокационного модуля, ГГц |
24,15±0,10 |
|
Минимальное расстояние при измерении скорости движения ТС на | |
|
контролируемом участке между двумя фитералами систем, м |
100 |
|
Напряжение электропитания системы от сети переменного тока, В |
от 160 до 280 |
|
Рабочий диапазон температур, °С |
от -55 до +60 |
|
Габаритные размеры компонентов, мм, не более: - Вычислительный контроллер | |
|
- длина |
794 |
|
- ширина |
572 |
|
- высота |
269 |
|
- Вычислительный контроллер малый | |
|
- длина |
400 |
|
- ширина |
300 |
|
- высота |
210 |
|
- Фоторадарный вычислительный блок | |
|
- длина |
213 |
|
- ширина |
232 |
|
- высота |
154 |
|
- Фото вычислительный блок | |
|
- длина |
213 |
|
- ширина |
232 |
|
- высота |
154 |
|
- Коммутационный блок | |
|
- длина |
600 |
|
- ширина |
600 |
|
- высота |
269 |
|
- Видеокамера распознающая | |
|
- длина |
407 |
|
- ширина |
110 |
|
- высота |
171 |
|
- Видеокамера распознающая поворотная | |
|
- длина |
210 |
|
- ширина |
337 |
|
- Видеокамера обзорная | |
|
- длина |
98 |
|
- ширина |
88 |
|
- высота |
342 |
|
- ИК-прожектор непрерывного действия | |
|
- длина |
172 |
|
- ширина |
265 |
|
- высота |
61 |
|
- ИК-прожектор импульсный | |
|
- длина |
253 |
|
- ширина |
124 |
|
- высота |
73 |
|
Наименование характеристики |
Значение |
|
Масса компонентов, кг, не более: | |
|
- Вычислительный контроллер |
32 |
|
- Вычислительный контроллер малый |
14 |
|
- Фоторадарный вычислительный блок |
4,5 |
|
- Фото вычислительный блок |
4 |
|
- Коммутационный блок |
25 |
|
- Видеокамера распознающая |
3,4 |
|
- Видеокамера распознающая поворотная |
5,8 |
|
- Видеокамера обзорная |
1,7 |
|
- ИК-прожектор стандартный |
4,6 |
|
- ИК-прожектор импульсный |
3,1 |
